Электроприборы и оборудование

Замена проводки, монтаж линии основного или декоративного освещения, разводка для розеток под бытовые приборы – стандартные процессы, требующие знаний и квалификации, соблюдения норм безопасности и ПУЭ, а также определенного инструментария, способствующего достижения целей. Поэтому сегодня разговор пойдет о кабеле, автоматических выключателях и прочем электротехническом оборудовании!

Ввод и подключение

Не затрагивая документальную часть, а также подключение к центральной электросети, расскажем об оборудовании для ввода электричества в дом.

Первично, от уличного узла, а именно щита учета электрической энергии, к распределительному щиту уже на территории частного дома ведется подземная или воздушная кабельная линия, ориентированная на определенные, предусмотренные проектом нагрузки. Ввод может обеспечиваться частными мастерами или представителями местной электросети, с которой подписывается договор и от которой получены допуски и разрешения. По решению данного вопроса, можно приступать к не менее важной и сложной задаче, в теле которой будет множество более мелких ответвлений. Первым из них является правильная комплектация распределительного щита.

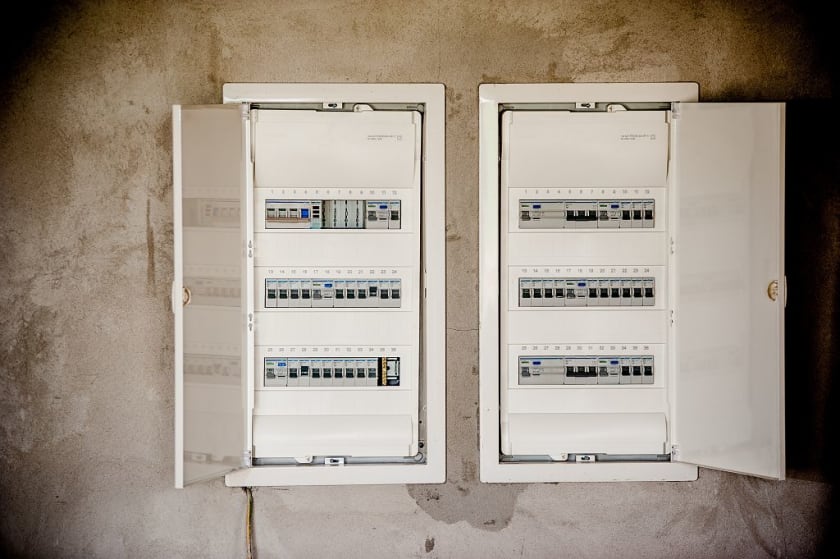

Непосредственно щит распределения электроэнергии и ее учета:

• Пластиковый или металлический;
• Навесной или встраиваемый;
• Переносной щит с учетом необходимости наличия такового во время реставрации, модернизации, капитального ремонта здания и его помещений.

Для первичной комплектации необходим установочный комплект, шинные крепления и держатели соответствующего образца, анкерные крепления, безопасный ввод в щит, а также двери, которые могут быть стандартного образца или стеклянные, пластиковые из невозгораемого материала. Учитываются не только требования пожарной безопасности, но и размеры электрошкафа, возможность обеспечения защиты от пыли и влаги, механических повреждений. Для оптимизации заданных условий, специалисты нередко отдают предпочтение щитам класса IP65 – IK09!

Внутренняя комплектация щита отличается практически в каждом случае, так как каждое отдельное жилье индивидуально, как и требования электрификации, защиты, обеспечения линий и направлений электрической цепи. Но обратить внимание необходимо на весь базовый комплект оборудования:

• Вводной выключатель и стандартный прибор учета, счетчик, к которому подключаются устройства и оборудование, установленные в щите после прибора учета. Обязательно соответствие номинала вводного автомата нормам, установленным электроснабжающей организацией;
• Устройство ввода резерва, если в домовладении предусмотрен автономный источник питания при аварийных и прочих ситуациях, например, дизельный или бензиновый генератор. Данное устройство монтируется после счетчика и позволяет в ручном режиме переводить потребителя на генератор или обратно, на внешнюю систему электроснабжения. Задействовать одновременно две линии нельзя;
• Устройство защиты от импульсного перенапряжения, УЗИП, если бюджетом предусмотрены расходы на обеспечение защиты электроустановки и последующей цепи от прямого попадания молнии;
• Кросс-модуль распределения нескольких групп электрических потребителей для правильного обеспечения электроэнергией розеточной линии, освещения, оборудования и прочих. Прибор позволяет корректным образом распределить вводную нагрузку на несколько линий с меньшей нагрузкой при необходимости. Кросс-модуль способствует облегчению и повышению качества монтажных работ, сокращению сроков подключения;

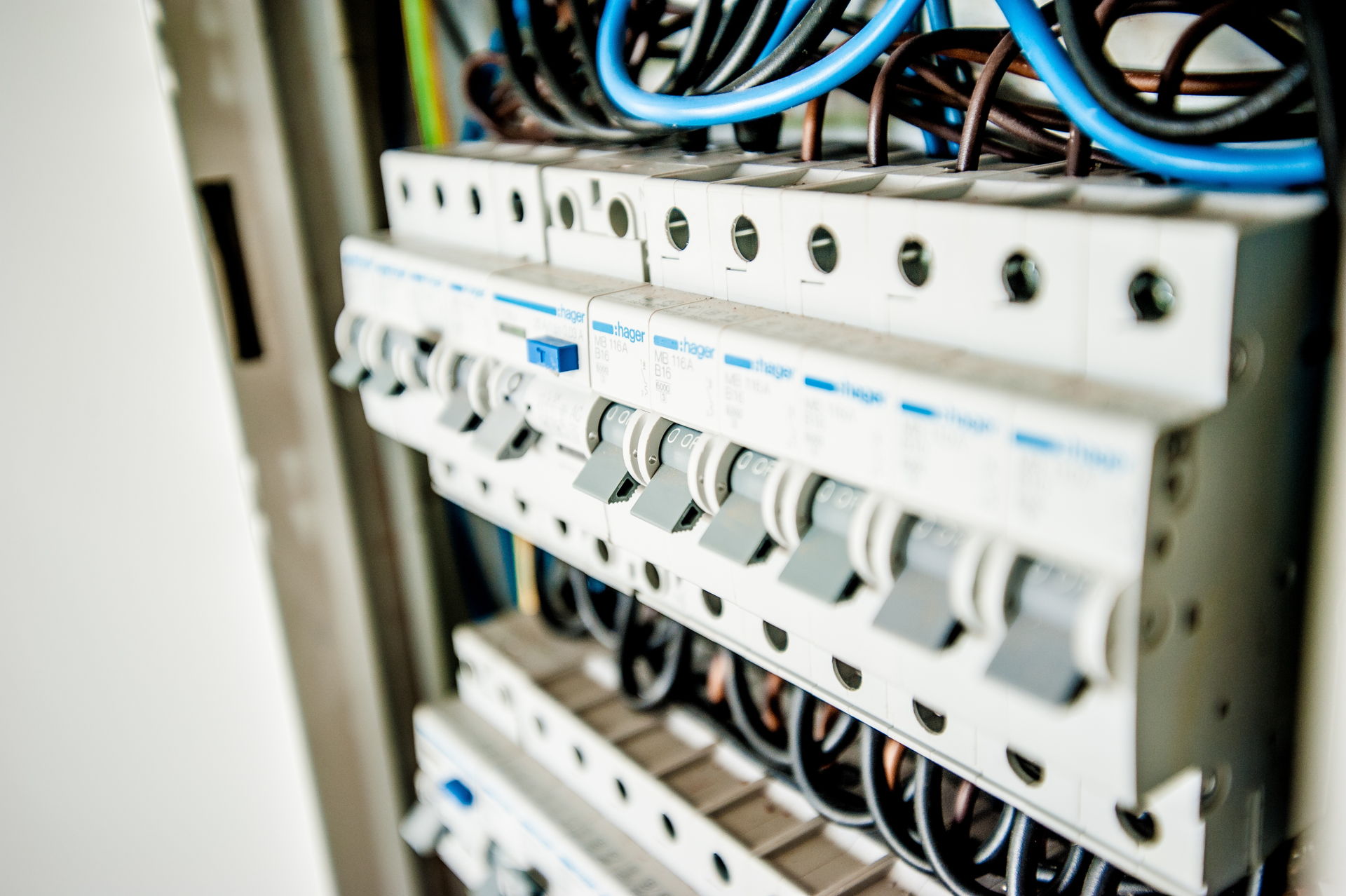

• Автоматические выключатели – специальные устройства для защиты от перепадов напряжения, перегрузок, короткого замыкания;
• УЗО – стандартное устройство защитного отключения, которое необходимо для защиты от поражения током, а также утечки электричества. Возможна установка нескольких УЗО, если проект предполагает подключение многочисленных бытовых приборов;
• Дифференциальные автоматы – универсальные приборы, которые сочетают функционал УЗО и автоматов для качественной защиты от утечки тока, замыкания и перегрузок, поражения током потребителя, возникновения пожарных ситуаций;
• DIN-рейки – монтажные элементы для установки оборудования;
• Заземляющие и нулевые соединительные шины;
• Связующие распределительные шины для безопасного подключения УЗО, линейных автоматов;
• Дополнительное оборудование – реле и контакторы, рубильники, предохранители, силовые автоматы и устройства релейной защиты, прочее!

Мы описываем стандартную комплектацию, но не указываем схему подключения, так как она является индивидуальной и требует наличия подготовленного проекта и схемы!

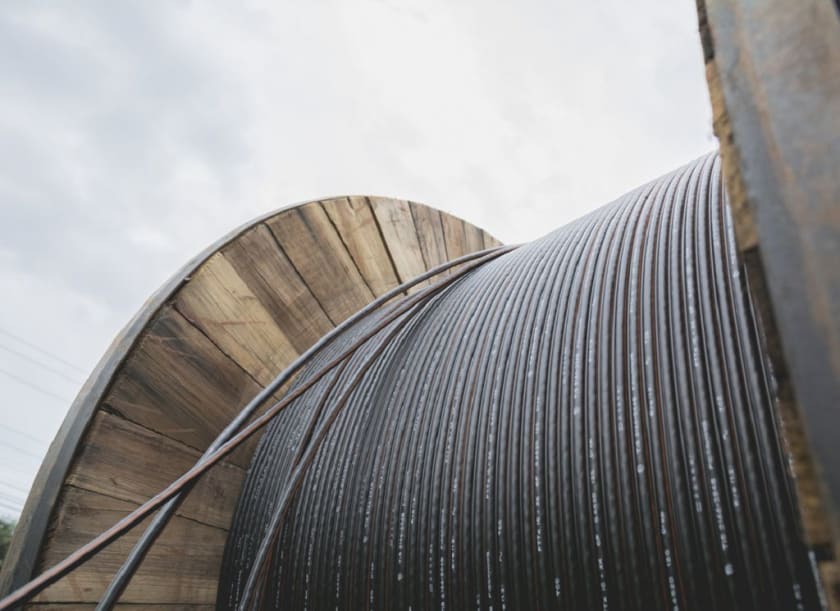

Кабель для проводки внутри дома

После комплектации и сборки щита на вводе, необходимо проложить линии под розетки, освещение, отдельное оборудование. Кабель выбирается в соответствии с ПУЭ и требованиями прокладки открытой или скрытой проводки, так же как и наружного или внутреннего типа.

Кабель алюминиевый или медный подбирается в зависимости от типа здания и проводки. Предпочтительным является медный вариант, и если вы определите для проводки в доме медный кабель, его следует использовать повсеместно, без перехода на алюминий даже на отдельных участках. С этим в будущем может возникнуть масса проблем, среди которых окисление, замыкания, перегрев, оплавление, разница в пропускной способности и прочие.

Медный кабель для проводки:

• Бюджетный вариант – ВВГ различного типа: с плоским сечением, специальной оплеткой или в изоляции, которая не поддерживает горение, собственно, ВВГ НГ;
• NYM – кабель с медными жилами. Двойная негорючая оболочка, повышенная устойчивость к температурам и механическим повреждениям;
• ШВВП – кабель с гибкими медными жилами;
• Медный кабель ПВС – гибкий в виниловой изоляции!

Выбор на рынке гораздо более значительный, и включает не только указанные варианты медного кабеля. Важно ориентироваться в назначении, чтении проекта и возможности выбора продукции в соответствии с его требованиями. Помощником в данной задаче является маркировка, которая объясняет покупателю количество жил, площадь сечения, напряжение сети, класс гибкости шнура, тип провода, прочие характеристики!

Соединение и подключение

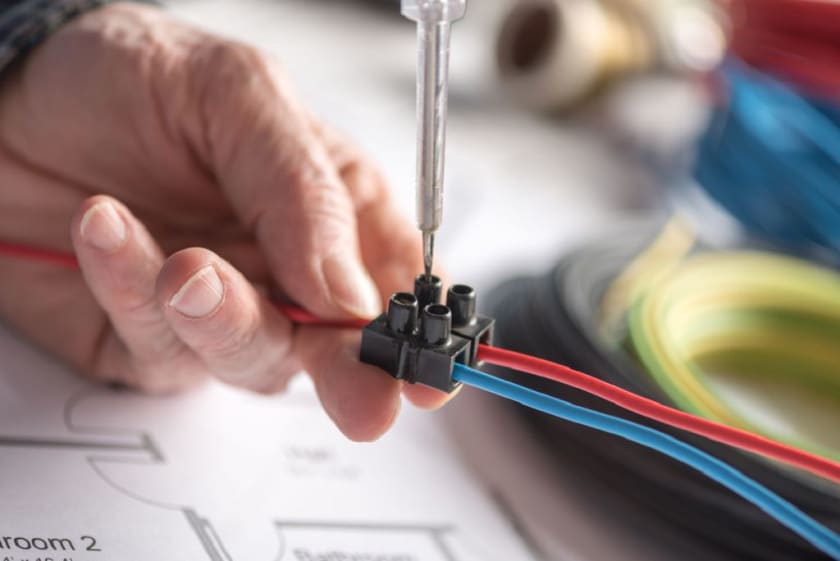

Большинство ПУЭ указывают на невозможность использования скруток в подключении электрической сети, но разрешают спайки. Другие нормы говорят о подключении только через клеммники. Поэтому, в зависимости от вида соединения, а также типа кабеля проводки, нужно определиться с аксессуарами и элементами подключения:

• Кросс-модули и шины земля-ноль для вводного щита;
• Пружинные клеммы для подключения кабелей;
• Клеммные колодки и отдельные клеммники для подсоединения с механическим зажимом;
• Шинные силовые изоляторы для скрутки;
• Наборные и модульные клеммы быстрого подключения для распределительных коробок!

Необходимо выбрать удобный, надежный и доступный по цене вариант, который позволит выполнить безопасное соединение и подключение!

Для подключения отдельных линий в помещениях устанавливаются распределительные коробки. Здесь же могут монтироваться отдельные щитки для автоматов оборудования, если предусмотрен подобный вариант подключения!

Монтаж кабеля: необходимые аксессуары

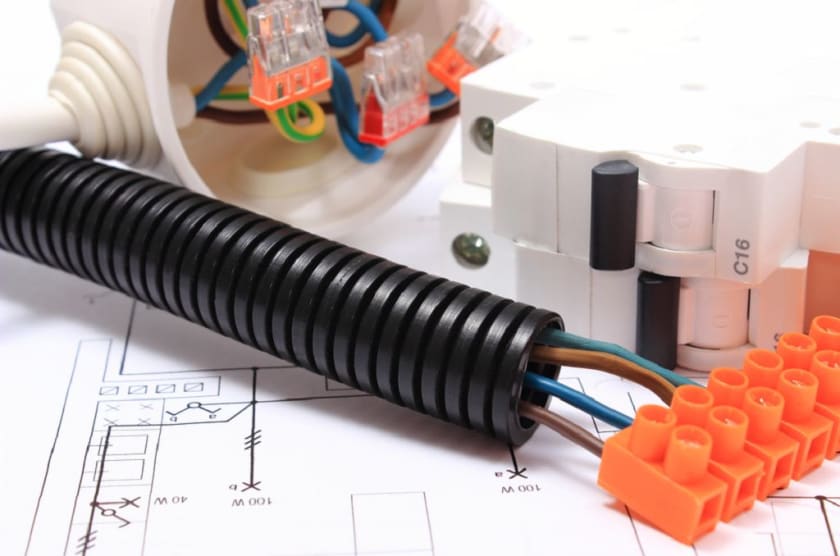

Монтаж кабеля отличается в зависимости от типа проводки, открытой или скрытой. Поэтому для его установки на поверхности и безопасного крепления сегодня предложено много соответствующих аксессуаров!

• Гильзы и обжимы для соединения;
• Специальные гибкие оплетки и термоусадка, пластиковые колпачки-соединители;
• Хомуты и скобы, а также клипсы для крепления кабеля к стенам;
• ПВХ НГ кабельные каналы и плинтуса;
• Оборудование заземления – флажки, шлейфы, а также изолирующие подкладки для монтажа на возгораемые поверхности;
• Клейкая изоляционная лента и маркировочные элементы для пометок на автоматах и кабеле;
• Гофрированные изгибаемые и прямые трубки, угловые элементы, медные и стальные трубы прокладки кабеля;
• Сигнальные ленты и флажки!

План действий для электрификации частного дома

Разводка электропроводки внутри жилых помещений осуществляется после закрытия теплового контура и до начала отделочных работ. Но, предварительно, необходим план, проект, согласование и решения по типу проводки, ее стоимости, обеспечению жилой зоны тем или иным типом удобств. В целом, последовательность действий по электрификации загородного дома выглядит примерно следующим образом:

• Профессиональный проект электрификации (расчет мощности, разработка схемы), согласование и разрешительная система, договор на поставку электрической энергии;
• Определение типа ввода – однофазный или трехфазный;
• Определение электротехнического оборудования и аксессуаров, закупка;
• Внешний ввод электричества, комплектация щита;
• Внутренняя разводка линий внутри дома, жилых и технических помещений, по этажам;
• Подключение выключателей, розеток, датчиков, освещения, бытовых приборов, последующий контур заземления;
• Обязательное тестирование системы до начала декоративной части отделочных работ, последующая эксплуатация!

Мы не писали о розетках, термодатчиках, выключателях, приборах системы Умный дом и другом электротехническом оборудовании, элементах освещения и обеспечения удобств в частном доме, так как это несколько другая тема. Но, напоследок, укажем на производителей, которые требуют внимания во время выбора и приобретения общего набора электротехнической продукции:

• Защитное оборудование и шкафы для щитов распределения и учета: Schneider Electric, ABB, Legrand, IEK, F&F, EBERLI, Efapel, Tekfor;
• Кабель и провод: Энергокабель, МосКабельМет, СпецКабель, Т-пласт, Nexans, РЭК, HELUKABEL, LAPP KABEL, TITANEX;
• Системы прокладки кабеля: Efapel, RuVinil, DKC, DLP;
• Аксессуары для установки и подсоединения, подключения: DKC, KBT, Ensto, HEGEL, IEK, Wago, TDM ELECTRIC!

Наиболее важной рекомендацией специалистов при выборе оборудования для электрификации жилой зоны будет первоначальное определение списка требований и бюджета, внимательный подбор приборов и расходников в соответствии с проектом, а также наличие сопроводительной документации на товар, сохранение чеков до момента подключения и проверки электрической сети в доме!
