Монтаж открытой проводки

В одной из статей на сайте мы рассмотрели основные виды открытой проводки, ее возможности, особенности и преимущества, а также варианты прокладки. Сегодня более подробно обсудим подготовительные работы и непосредственный монтаж, для чего требуется соблюдать рекомендации специалистов!

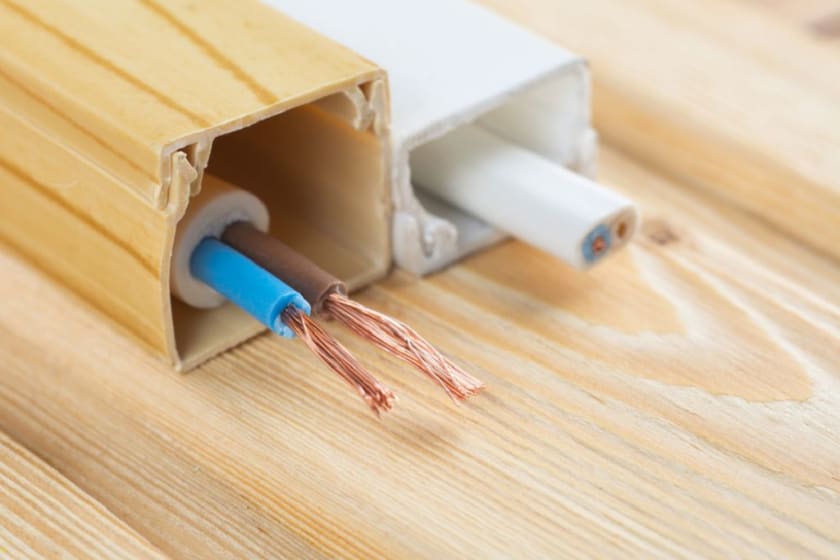

Монтаж открытой проводки в кабельные каналы

• Независимо от типа кабельного канала, он монтируется на поверхность стены через готовые или проделанные отверстия. Для этого используется дрель и сверла соответствующего диаметра, 6-8 мм под стандартные дюбели, или меньшего диаметра в случае использования саморезов, шурупов;
• Отверстия насверливаются на расстоянии 150-400 мм друг от друга. Шаг сокращается при выборе пластичного кабельного канала и увеличивается, если выбран жесткий канал из пластика или стали;
• Закрепление на поверхность производится путем вставки в отверстие пробки дюбеля и стального шурупа, который можно ввинтить внутрь или забить молотком. Для узких каналов лучше использовать пробойник, бородок или старое тупое сверло, чтобы не повредить края короба;
• Крепление кабельного канала может быть произведено на скобу, стальной профиль, специальные объемные прищепки. Иногда электротехнический короб приклеивается к поверхности стен и конструкций;
• Уложенный по разметке короб соединяется углами с другими направлениями, подводится к распределительной коробке, светильникам, выключателям или розеткам, приборам бытовой техники;
• Внутрь кабель канала, в специальные ячейки укладывается электрический кабель. Без волн и перекрутов, равномерно по всей длине короба. Кабель можно фиксировать между собой хомутами или стяжками, которые крепить к коробу или стене сквозь него, в случае прокладки большого количества жил, выпадающих из короба в процессе;
• По завершению укладки кабеля в короб и выведению его концов к местам подсоединения, необходимо закрыть короб крышкой, которая просто защелкивается на замки!

Закрытые кабельные каналы можно закрепить на жидкие гвозди, двухсторонний скотч, любой другой клей, а также специальные пластиковые клипсы или крупные дюбель-хомуты!

Обратите внимание на назначение электромонтажных лотков и их соответствие нормам при прокладке проводки внутри деревянных домов, влажных и прочих помещений со специальными условиями. Для этого может понадобиться изучение присутствующего на рынке ассортимента, который поможет правильно выбрать аксессуары для выполнения работы. Это могут быть парапетные, перфорированные, проволочные, угловые, напольные кабель каналы из ПВХ, резины, негорючего пластика, а также литые, трубчатые, гибкие каналы. Важно сразу рассчитать и все необходимые принадлежности: углы, переходы, соединения, монтажные и установочные элементы, заглушки, рамки, Т-образные отводы, распорки, держатели и другие!

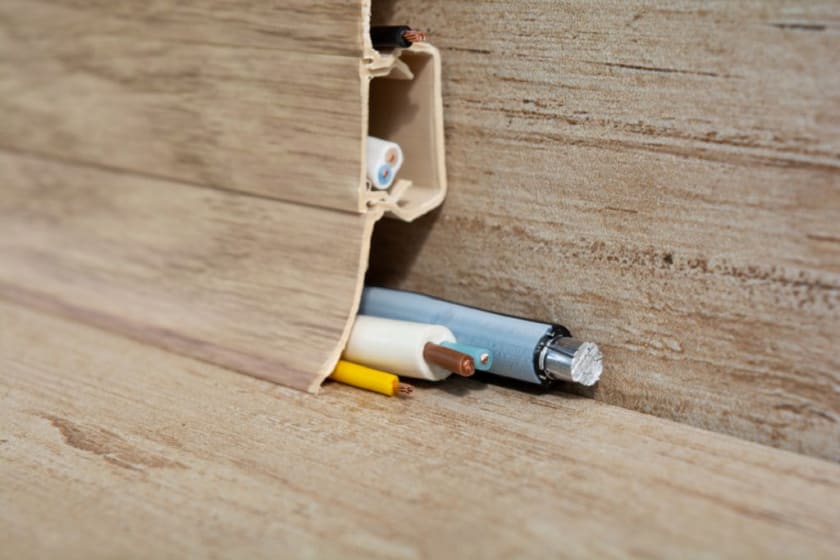

Монтаж кабеля в электротехнический плинтус

Внешне данный элемент представляет собой стандартный плинтус для декоративной отделки, устанавливаемый в угол между стеной и полом. Но в целях повышения практичности, большинство производителей предлагает электротехнические плинтуса, благодаря которым можно проложить проводку открытого типа к бытовой технике, розеткам, осветительным приборам, теплым полам. Следуя ПУЭ, можно уложить в плинтус кабель для электрификации, кабель слаботочных цепей, то есть, подключить скрытым способом не только розетку на другом краю помещения, но также провести Интернет, кабельное ТВ!

Установка ПВХ плинтуса с укладкой кабеля:

• Монтаж начинается с разметки, благодаря которой определяется направление кабеля, точки входа и выхода, а также нарезаются нужные отрезки плинтуса;
• Крепление производится на ДБМ. Это дюбель быстрого монтажа, с которым работает практически каждый мастер. Шаг крепления – каждые 200 мм, чтобы получить равномерное прилегание ПВХ планки к стене;
• Монтаж плинтуса на ДБМ через готовые отверстия или специально насверленные сверлом и шуруповертом. Дюбель вставляется в отверстие в плинтусе и утапливается в стену, после в него ввинчивается саморез;
• Кабели помещаются в отсеки электротехнического плинтуса, специальная декоративная крышка закрывается на один или два замка, в зависимости от системы!

В случае использования МДФ плинтуса, требуется более точная разметка креплений непосредственного кабеля. МДФ плинтус представляет собой декоративный элемент с технологическим проемом внутри, но без дополнительной части, которая закрывается. Поэтому устанавливается стандартная клипса крепления плинтуса, в нее помещается кабель, а плинтус надевается поверх клипсы или защелкивается на ее основании!

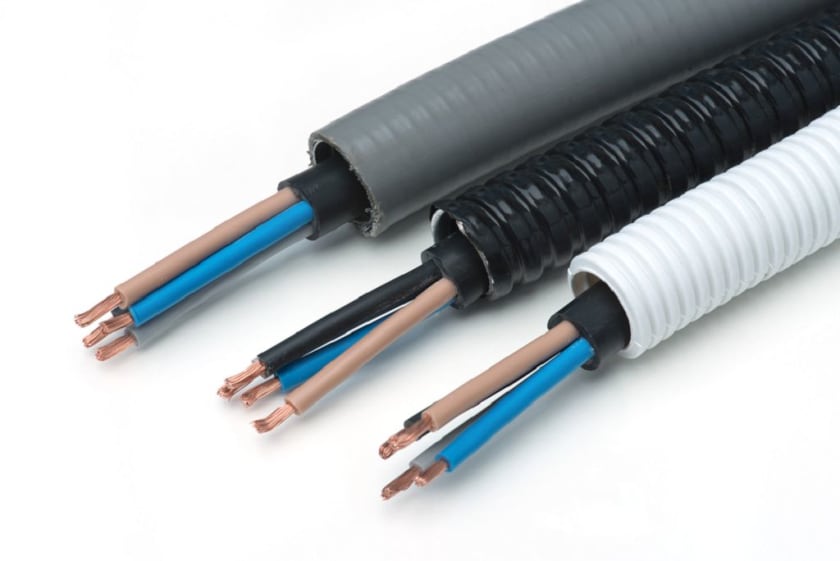

Монтаж кабеля открытой проводки в гофре

Металлические и пластиковые гофрированные трубы также могут быть использованы в прокладке внутренней открытой проводки. Это не самый лучший элемент декора, и поэтому вариант определяется для подсобных, технических помещений, в закрытых зонах, нишах и коробах, внутри потолочных конструкций и за декоративными панелями. По стенам или открытому потолку может прокладываться стальная гофрированная труба, которая является полноценным элементом декора в некоторых стилях интерьерного оформления. Но, чаще, подобные действия не совсем совместимы с правилами пожарной безопасности и ПУЭ!

• Монтаж гофры, независимо от материала, производится на пластиковые клипсы или хомуты;
• В свою очередь, крепеж монтируется на дюбель с помощью перфоратора в случае бетонных стен, и на саморез с помощью шуруповерта, если крепление производится на деревянные стены черновой отделки, вагонку;
• Обязательно параллельное размещение отдельных линий кабеля в гофре без пересечения;

Ввод кабеля в гофрированные трубы происходит с помощью стальной проволоки-зонда, которая уже находится внутри гофры при покупке. Конец электрического кабеля закрепляется проволокой и протягивается внутрь, по всей длине!

Обратите внимание, что, несмотря на бюджетность способа открытой проводки, длягофры также можно использовать специальные элементы и аксессуары, значительно улучшающие общий вид линий электрификации. Это распределительные коробки из пластика с герметичным вводом, специальные патрубки ввода и соединения, углы и тройники соединения отрезков гофры, разного рода крепеж для монтажа на стены и прочие поверхности!

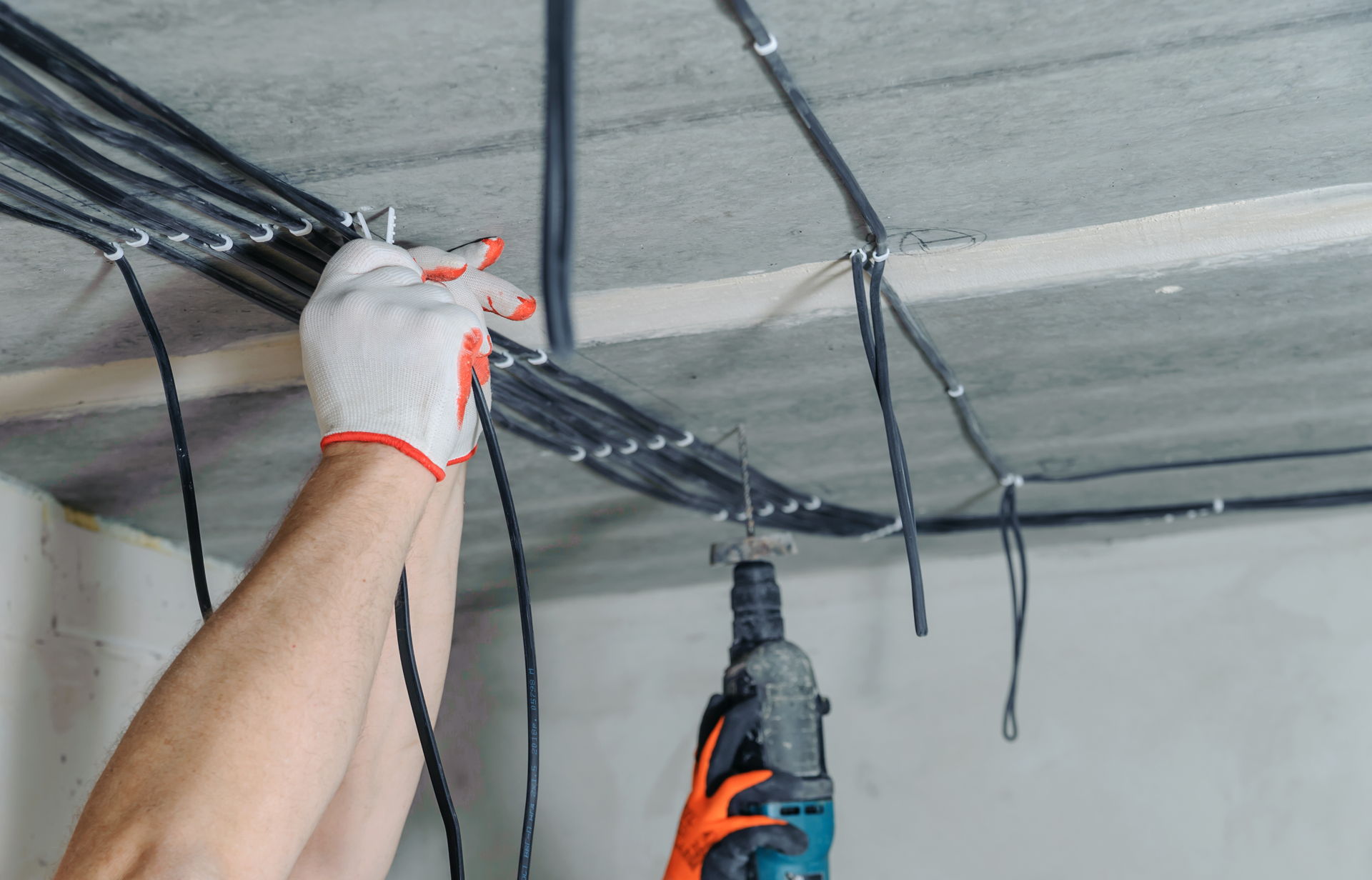

Открытая проводка кабеля на скобах

Самый бюджетный способ, который сегодня практически не используется. Он может быть временным или применяться для технических помещений и подсобных комнат. Но рекомендацией мастеров остается покупка пусть и самого недорогого, но специального защитного кабель канала.

Одним из требований ПУЭ в подобных работах является использование ВВГ НГ или NYM кабеля, который защищен от механических повреждений и является пожаробезопасным. Но более рациональным решением будет применение более простого типа кабеля в декоративном коробе, что в большинстве ситуаций обеспечит ту экономию, к которой стремится заказчик.

Если же принято решение установки открытой проводки на скобах, использовать для этого можно специальный крепеж. Это пластиковая обойма с гвоздем или саморезом, компактные клипсы с защелками или дюбель-хомут. Последний аксессуар представляет собой пластиковую скобу, которая обнимает кабель и вставляется в пробуренное перфоратором отверстие в стене или другой поверхности!

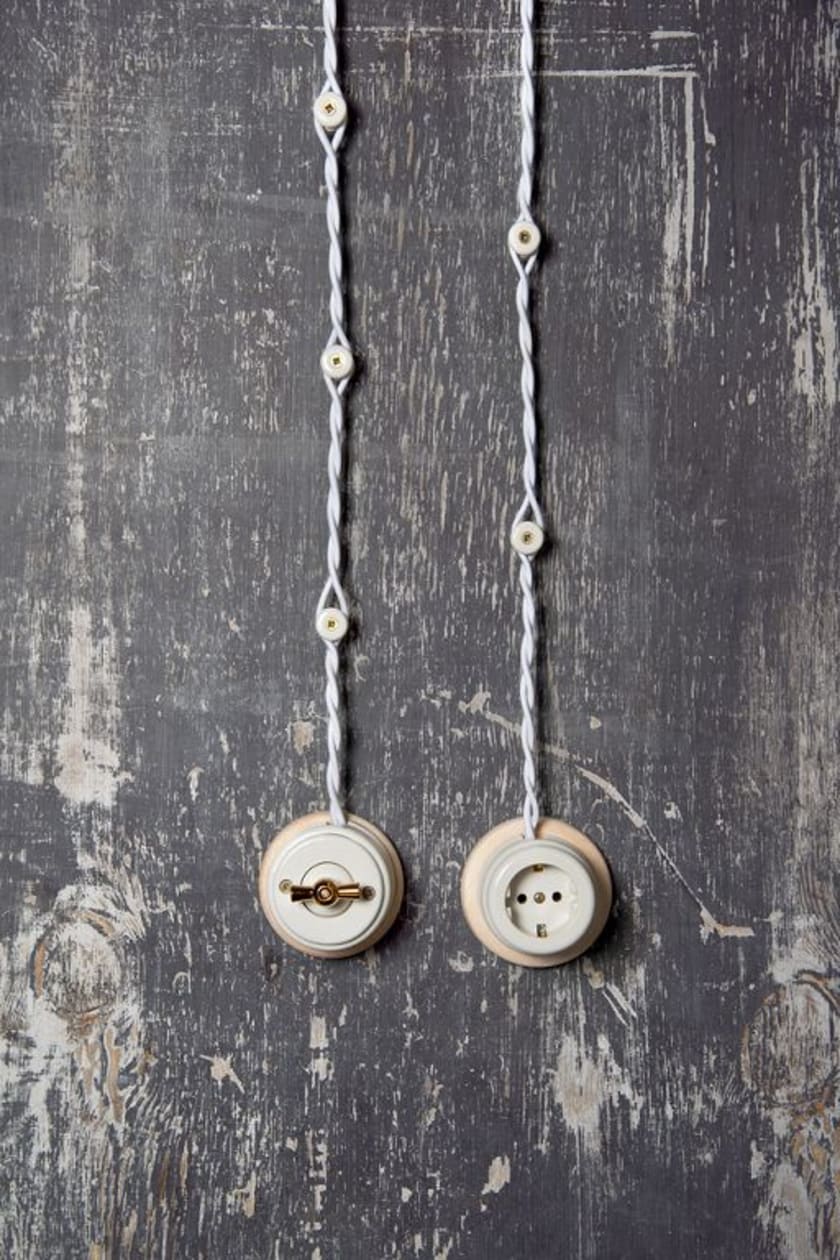

Витая открытая проводка на изоляторах

Отличный вариант для помещений в ретро-стилях, а также некоторых лофтовых решениях. Для устройства подобной проводки используются специальные материалы: фарфоровые ролики, витые провода со специальной оболочкой из хлопчатобумажной нити с лакировкой, ГПВОп или БПВЛ. Для выбора материалов, изучите предложения следующих производителей: Retrika, Bironi, Fontini, GI Gambarelli, а также некоторых отечественных компаний!

• Для установки разводки на поверхности потребуется разметка, которая производится по предварительно составленной схеме;
• Фарфоровые ролики-изоляторы, на которые производится монтаж, крепятся по линии монтажа с шагом 300-400 мм. Для установки потребуется перфоратор и дюбели в случае бетонных и блочных стен, или саморезы и отвертка/шуруповерт, если монтаж производится по деревянным стенам или панелям;
• На поворотах кабеля устанавливается пара роликов с углом в 45 градусов, чтобы не было перегиба кабеля;
• Для сохранения формы витого провода в розетках и выключателях, применяются стяжки, хомуты;
• Для прохождения стен или других конструкций, необходимо использовать специальные изоляционные гильзы, втулки;
• Для перевязки проводов можно применить тканевую оплетку, которая снимается с концов при зачистке для подключения. Неплохим решением является тонкое кольцо из термоусадки соответствующего диаметра и цвета;
• Для устройства открытой проводки в ретро-стиле применяются комплектные элементы: специальные распаячные коробки, вводы, розетки и выключатели!

Готовая проводка представляет собой линию электрификации, которая удалена от поверхности стен и конструкций на 25-40 мм. Монтаж подрозетников и других монтажных коробок производится на изоляционных подкладках!

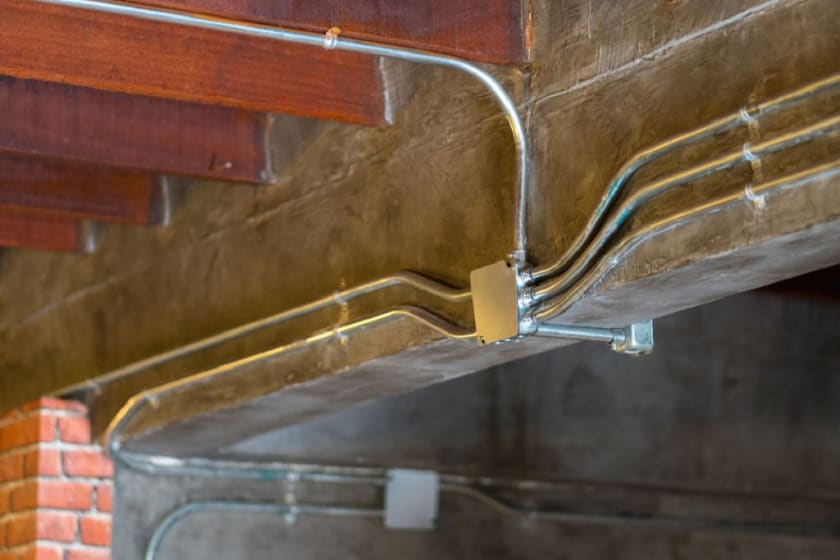

Открытая электропроводка в трубах

ПУЭ, противопожарные нормы для некоторых помещений, а также собственные предпочтения в прокладке проводки для сохранения определенных интерьерных тенденций говорят о возможности, а иногда, и необходимости, устройства открытой проводки в трубах. Для этого, по различным нормам, используются пластиковые, стальные, медные, алюминиевые трубы. Монтаж их достаточно прост!

• Как и в предыдущих способах разводки в помещении, необходима схема прокладки кабеля к основным точкам освещения, бытовых приборов, выключателей и розеток;
• По факту разметки устанавливается крепеж для труб. В зависимости от материала их изготовления и диаметра, на поверхность стен монтируются клипсы, зажимы, хомуты, стальные и пластиковые обоймы с защелкой. Их монтаж производится с надежным креплением, которое позволит выдержать вес труб, а также отвечать правилам безопасности. Шаг установки – 200-400 мм;
• После установки креплений, кабель вводится в отрезки труб с помощью зонда из тонкой стальной проволоки;
• Отрезки трубы закрепляются на поверхностях конструкций;
• Устанавливаются переходы и углы, для чего применяются пластиковые или стальные элементы;
• Обеспечивается ввод труб в распаячные коробки, подводка к подрозетникам и приборам;
• Провода подготавливаются к подключению!

Сам процесс монтажа не отличается сложностью, но требует качественной подготовки, так как массивные трубы сразу покажут, где неправильно отбит угол или поворот, не выдержан горизонтальный уровень!

Некоторые правила прокладки открытой проводки

• Нельзя пережимать, перекручивать или заламывать кабель, все повороты только под углом 90 градусов или с двойным креплением под 45 градусов;
• Прокладка электролинии вертикально или горизонтально по стенам и конструкциям, без кругов, поворотов, витков;
• Укладка строго по схеме и проекту;
• Исключение пересечения рядом идущих линий. Если данное условие невозможно соблюсти, между кабелями устанавливается дополнительная изоляция;
• Расстояния проводки от пола и потолка на расстоянии 150 мм;
• Расстояние линии проводки от окон, дверей и мебели – 100 мм;
• Требуется соблюдение норм пожарной безопасности и ПУЭ, а также особенное внимание при прокладке линии рядом с другими коммуникациями!
