Как грамотно сделать уличное освещение?

Концепция уличного освещения: основные требования

Нельзя подходить к устройству уличного освещения с базовыми принципами внутреннего. Отличий достаточно много, хотя слишком экономные дачники, которые считают собственное мнение выше профессиональных навыков мастеров, в этом не уверены. Люди готовы устанавливать обычные выключатели, патроны и лампочки на улице, в условиях прямого и постоянного воздействия атмосферной среды. Действительно, проще и дешевле найти в сарае старое б/у электротехническое оборудование, но будет ли оно работать качественно и безопасно – совсем другой вопрос!

В первую очередь, пока еще не касаясь выбора дорогостоящих аксессуаров и комплектующих, а также известных производителей с гарантией на изделия в 2-5 лет, необходимо уточнить условия использования. А они бывают крайне неблагоприятными:

• Повышенная влажность. Дождь и снег, выпадение росы на поверхность осветительных приборов и соединений, основные узлы. Все это чревато не только ускорением окисления и коррозией, но также короткими замыканиями, которые приводят к сбоям и создают опасные ситуации;
• Обычный и ураганный ветер с сильными порывами, град – повышение механических воздействие и разнообразных нагрузок на лампы, плафоны, корпус осветительного оборудования, что может привести не только к поломке, но и разрушению, падению электроборудования и аксессуаров;
• Солнечное облучение, которое может влиять на недорогие пластмассовые детали, особенно при перепадах температур в конце зимы и начале весны – охлаждение ночными морозами и перегрев дневным солнцем. В результате, дешевые материалы трескаются, крошатся!

Монтаж уличного освещения должен предполагать качественную антивандальную защиту, прямой доступ к основным узлам и даже лампам для возможности их быстрой замены. Но кроме объединения всех качеств по выше заявленным требованиям, каждый отдельный прибор должен, в первую очередь, вписываться в ландшафтный дизайн, корректно освещать территорию!

Проект уличного освещения на даче

Заказывать отдельный проект не всегда целесообразно с экономической стороны. Но если принято решение сократить затраты, нужно хотя бы показать собственные схемы разводки и подготовленные чертежи с расчетами специалисту с опытом, который за минимальную сумму внесет коррективы или утвердит проект. Это важно по причине правильного выбора кабелей, выключателей с соответствующей защитой, ламп, а также характеристик всех отдельных приборов цепи!

В будущем проекте указывается следующая информация:

• Состав технического задания, в который включены электротехнические расчеты;
• Чертежи разводки центрального и дополнительного, ландшафтного освещения;
• Расстановка приборов и их подробное описание на схемах;
• План разводки с подбором кабеля и способами его прокладки;
• Схемы подключений, конструкций электроснабжения, ввода на участок;
• Спецификация на оборудование и приборы, что будут использоваться в устройстве освещения участка!

Более сложные проекты подразумевают внесение дополнительной информации, но составляются они с учетом подключения не только стандартных 220 вольт, но и 380 В для мощного оборудования, нагружаемых сетей. Здесь это может быть и не нужно, так как речь идет о дачном участке и именно об освещении. Но основные нормы требуется соблюдать, как и заранее составить точные расчеты, смету для приобретения всех необходимых комплектующих!

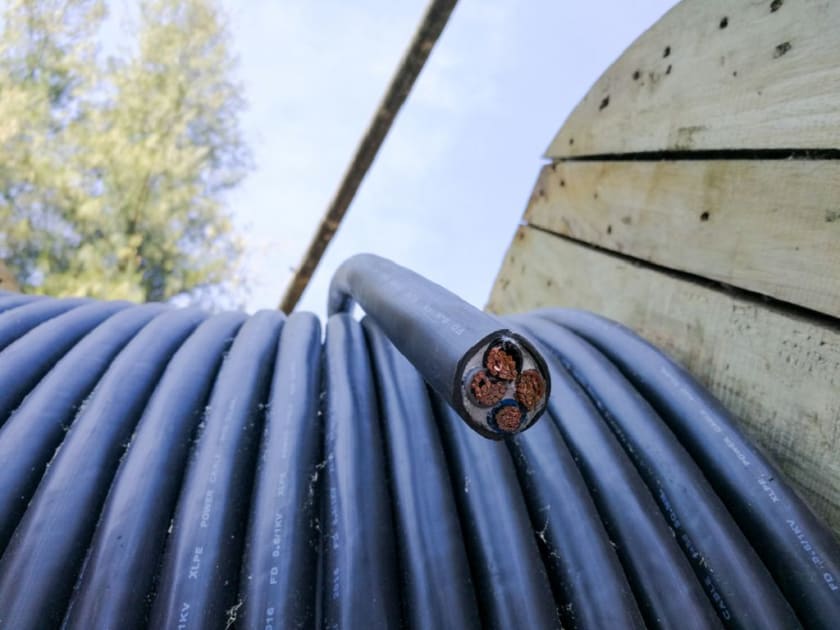

Основные правила прокладки кабеля освещения

От соблюдения стандартных норм и правил зависит не только внешний вид и безопасность, но также и долговечность электрического кабеля и подключенных электроприборов освещения. Правильная прокладка по воздуху или в земле обеспечит продолжительный срок службы, который рассчитывается десятками лет беспроблемной работы!

Протяжка кабеля по воздуху между зданиями

На даче построен жилой дом, баня, беседка, хозблок, гараж, другие технические постройки и малые архитектурные формы, где нужно освещение. Также, разводка выводится в сад, на арку во двор, основные фонари, комплектующие въездную группу. Здесь прокладка кабеля часто производится в открытом виде, говоря иначе, по воздуху!

• Между зданиями производится замер расстояния прокладки электрического кабеля;
• Кабель вводится в пластиковую гофрированную защиту с помощью стальной проволоки внутри, которая обеспечивает удобство протяжки;
• Одновременно с кабелем вгофру вводится несущая стальная проволока сечением от 1,5-2 мм. Альтернативный и чаще используемый метод – натяжка несущей проволоки и уже после подвес на нее между зданиями гофры с электрическим кабелем;
• Кабель отмеряется на 200-300 мм больше с каждого края для запаса на скрутки и соединения, исправления погрешностей, послеаварийного подключения. На месте монтажа или ввода в здание кабель фиксируется на закладной, и из запаса кабеля делается кольцо, которое подвешивается на закладную;
• Стальная несущая проволока натягивается специальными натяжителями, установленными с обеих сторон. Данный этап нужен для регулировки высоты крепления кабеля и его корректного натяжения;
• Кабель подвешивается на безопасной высоте, где он недосягаем руке человека или кузову автомобиля. Желательно позаботиться об исключении помех для прокладки кабеля деревьями. Стандартная высота навеса электрического кабеля во дворе – 3 м, над въездами и дорогами с транспортом – 6 м!

Подключение концов кабеля к распределительным коробкам в зданиях производится строго внутри помещений, с использованием соответствующего электротехнического оборудования. Работы ведутся с выключенным напряжением, с полным обеспечением собственной безопасности. По окончанию работ, необходима проверка на работоспособность, несколько пробных включений, замеры проверочными приборами!

Прокладка кабелей освещения в земле

Более сложная задача, к которой следует отнестись серьезно. Нельзя просто закопать кабель на штык лопаты и забыть о нем, подключив к сети. Это достаточно опасно, а также грозит быстрым износом, да и многими другими проблемами, связанными, например, с ландшафтными работами, прокладкой в грунте других коммуникаций!

Основные этапы укладки кабеля в грунт

• Прочтение ПУЭ и СНиПов на тему работы с электрическими кабелями разной нагрузки и закладки их в грунте;
• Выбор места и разметка;

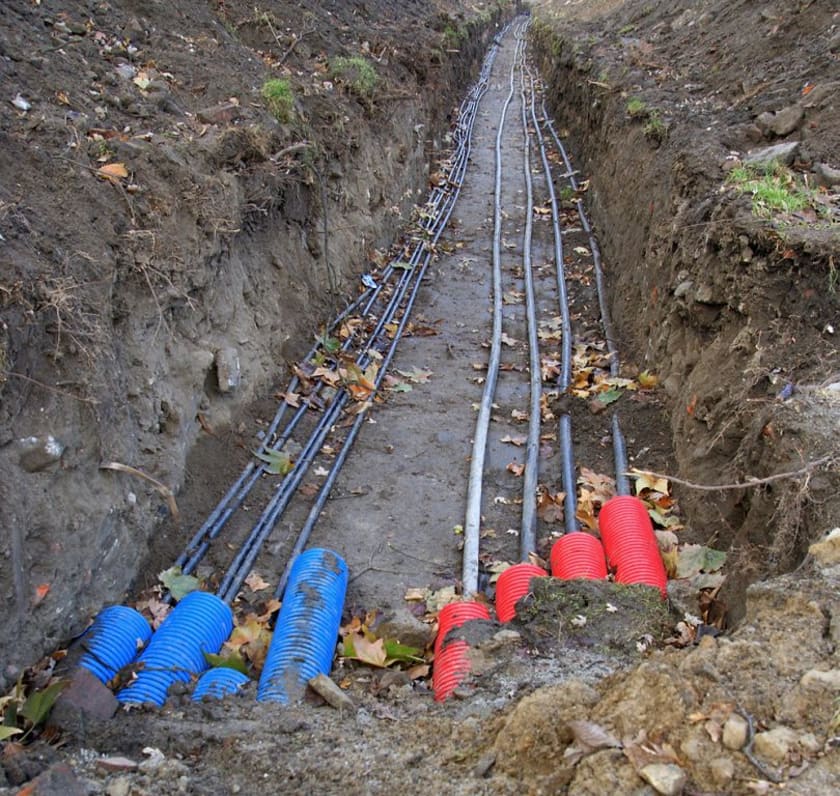

• Правильная подготовка траншей;
• Подготовка электрического кабеля;
• Укладка его в траншеи, с обязательным ориентиром на нормы;
• Защита проложенной линии;
• Оценка работоспособности, проверка;
• Засыпка траншеи и внесение ее в план участка!

Все работы не являются столь сложными, так как под ландшафтное освещение или скрытую прокладку в нашем случае будет использоваться не силовой кабель. Но желательно следовать данным рекомендациям!

Определение линии прокладки электрического кабеля

• Разметка для проведения работ в соответствии с требованиями, а также уже имеющимися постройками на участке, заложенными в грунт инженерными системами! Закладка под фундаментом сооружений – запрещена, норма удаления от несущих частей объектов – 0,6 м, удаление от кустарников и деревьев – от 2,0 м, от водопроводов и канализационной магистрали – 1,0 м, от газопроводов – не менее 2,0 м;
• При пересечении коммуникационных линий – закладка кабеля на расстоянии от 0,5 м выше или ниже, в соответствии с отдельными нормами по укладке в грунт пересекающихся систем;
• Укладка строго в защитные трубы, желоба, блоки и каналы!

Подготовка траншеи под кабель

• Разметка и земляные работы – производится руками и лопатой, привлечение спецтехники не требуется;
• По нормам электрические линии до 20,0 кВт укладываются на глубину 0,7 м;
• Осмотр готовой траншеи, уборка осыпающихся фрагментов со стенок, очистка дна траншеи – камни, стекло, металл, строительный мусор;
• Засыпка дна траншеи песком, слоем до 5-6 см и трамбовка!

Правильная закладка кабеля в грунт

• Прямолинейная укладка кабеля в готовой защите, с максимальным допуском в 2%, без волн и змеек, колечек запаса, но без натяжения;
• Соблюдение расстояния в 100 мм между первой и второй линиями, между второй и третьей, если в траншею закладывается несколько кабелей!

Обеспечение защиты кабеля в грунте

Приведены стандартные нормы защиты, но они запросто адаптируются под ландшафтное освещение, а не только под прокладку магистрали:

• Вывод кабеля из грунта на высоту не менее 0,5 м в специальной защитной основе;
• Исключение повреждений кабеля механическими действиями, например, сгибанием;
• Засыпка уложенного в траншею кабеля грунтом слоем в 250 мм, прокладка по линии магистрали сигнальной ленты шириной 150-200 мм;
• Завершающая засыпка только чистым грунтом без строительного мусора!

Защитные материалы для кабеля

При укладке кабельных систем в грунт для освещения, а быть может, и более сильного кабеля для электрификации любого из дачных сооружений, необходимо использовать специальные защитные материалы. Это может быть известная и популярная на нашем рынке продукция:

• Гладкие жесткие трубы из самозатухающего поливинилхлорида;
• Специальные ПНД трубы для кабелей;
• Двухстенные гофрированные каналы;
• Трубы PE-RTс защитным покрытием!
• Производители: KOPODUR, KOPOFLEX, DKC и другие!

Советы специалистов по прокладке кабельных систем

Наверное, громко сказано – кабельные системы! Это обычные медные кабели ШВВП, чаще, 2х1,5 или 2х2,5, так как нагрузка на них минимальная, особенно, с учетом экономного светодиодного освещения. Но все равно, даже если линия недорогая, она должна быть надежной и безопасной:

• Все соединения только снаружи, с обязательным использованием для скрутки паечных материалов, стандартных клеммников, соединительных многоразовых пластиковых систем с плоско-пружинным зажимом типа Wago, колпачковых, герметичных тройников-распределителей и прочих, возможно, с дополнительной защитой, в зависимости от назначения и мест использования;
• Прокладка кабеля в грунте и по воздуху без соединений и скруток, разрезов по всей линии – цельный кабель;
• В зависимости от требований – параллельное или последовательное подключение;
• Применение электротехнических приборов, соответствующих требованиям наружных работ – патроны, клеммники, распредкоробки, выключатели, защитные плафоны и корпуса;
• Точный расчет нагрузки с добавкой 20-30% на пиковые скачки;
• Установка защитных автоматов на каждую отдельную линию, сборка отдельного щитка под уличное освещение около ввода и распределителя;
• Аккуратный монтаж без порезов, разрывов кабеля, без изоляции стандартной изолентой по линии (в крайнем случае, нужно выполнять спаянную скрутку в термоусадочной изоляционной защите)!

На тему параллельных и последовательных подключений светильников есть разносторонние мнения. И сегодня предпочтительнее подключать садовое освещение или цепь осветительных приборов на фасадах параллельно, чтобы при перегорании одной лампы остальные оставались в рабочем состоянии. Но есть интересный вариант с обратным мнением. И он напрямую относится к длинным участкам и соответствующим осветительным цепям. Домашние мастера или же нанятые ними мастера специально выполняют последовательное подключение, чтобы была возможность быстрого определения поломки. Это редко, но в определенных ситуациях удобно!

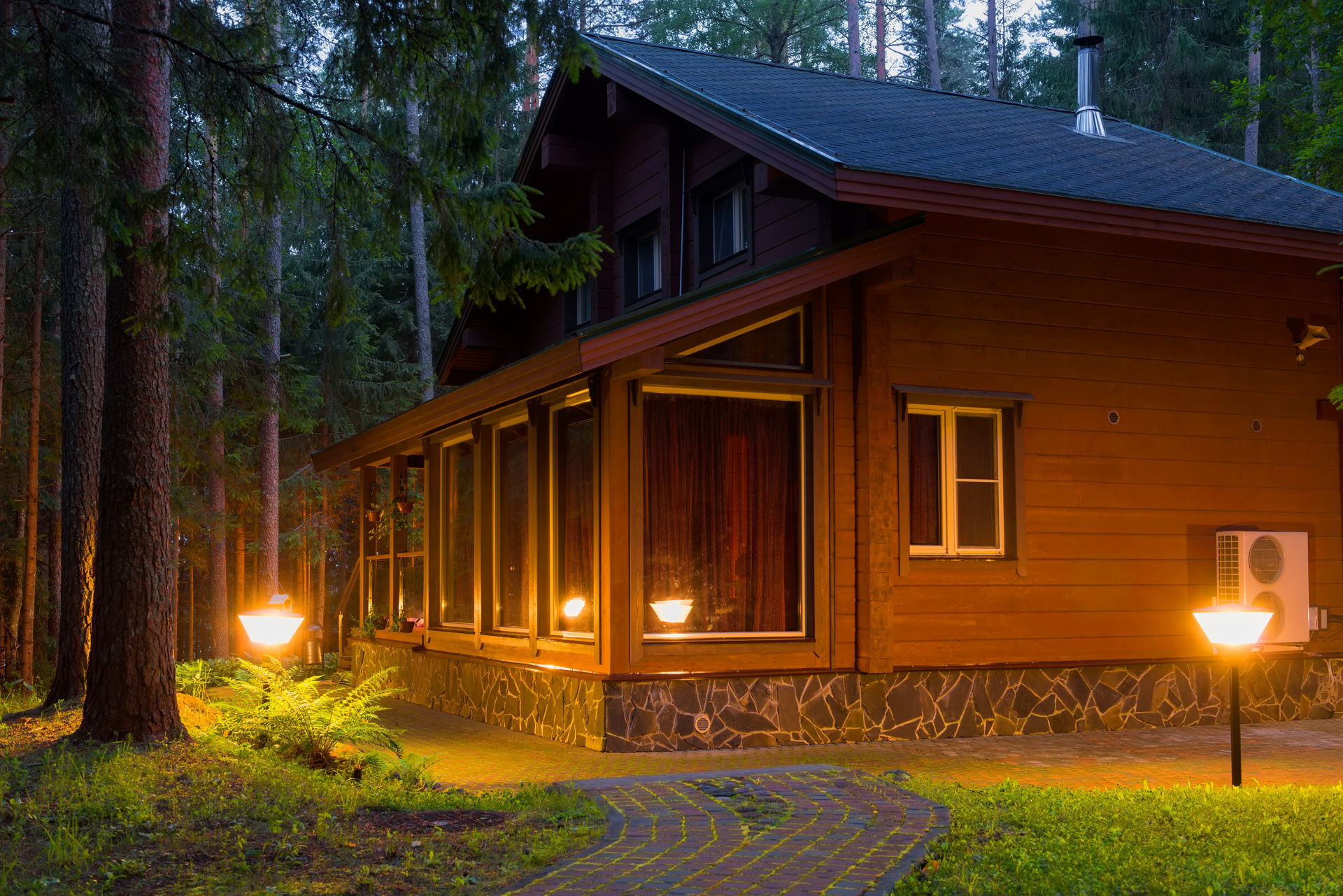

Центральное освещение дачи

Что представляет собой центральное освещение? Это снабжение светом основных площадок перед домом, в саду, въездной и входной группы – тех мест, где вы перемещаетесь в темное время суток и где необходимо обеспечение соответствующих удобств. Для центрального освещения на даче выбираются статичные надежные конструкции, а также яркие лампы большой мощности! Используются:

• Стандартные фонарные столбы;
• Арочное или фасадное освещение;
• Прожекторы и подвесные лампы-бра;
• Мощные светодиодные лампы, ленты!

Производители с миллионными предложениями в общем ассортименте дают возможность выбрать для центрального освещения конструкции и приборы любого размера, типа, формы, степени защищенности, дизайна и цены. Но главное – правильное подключение с соблюдением норм и правил, а также старание вписать освещение в общую картину оформления. Здесь тоже следует уделить внимание этапу планирования с выбором и сравнением светильников, конструкций столбов, ламп, чтобы в будущем не жалеть о затратах на то, что не нравится в результате!

Дополнительное освещение на даче

В данную категорию входит подсветка дополнительных функциональных зон на территории. Это может быть навес для автомобиля, беседка, дорожка к бане или в сторону теплицы, а также освещение внутри теплицы, световые приборы вокруг сарая и гаража в качестве подсветки по датчику движения для получения качественного изображения системой видеонаблюдения, и прочие.

Все требования, предъявляемые центральному освещению, имеют силу и здесь. Но чаще используемые приборы более дешевые, так как не находятся на постоянном обозрении и не играют роли в экстерьерном оформлении. Но, в то же время, не менее качественные, но более яркие!

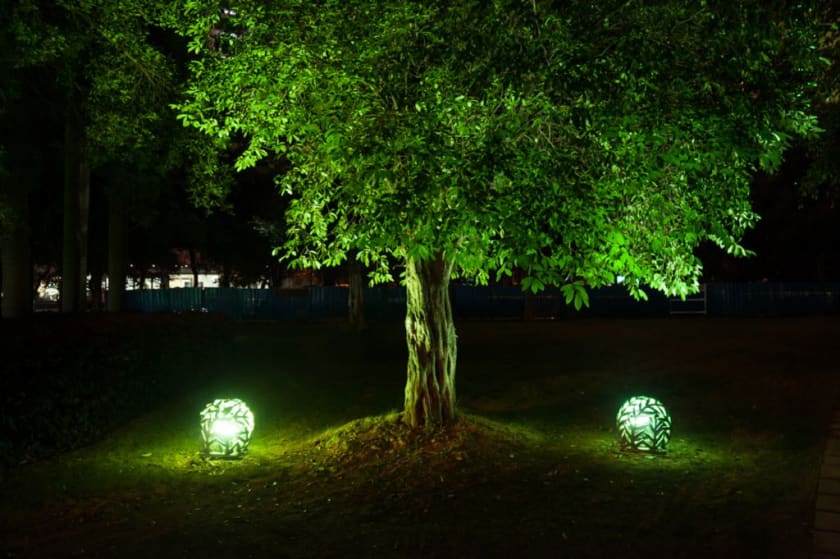

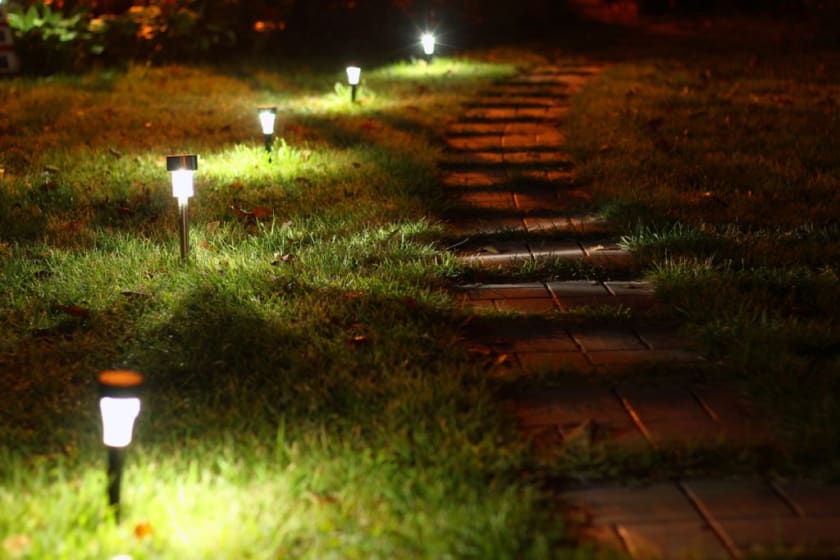

Декоративное освещение дачной территории

Основа капиталовложений в обеспечение участка красотой в ночное время. Обычные лампочки и недорогие китайские фонарики могут стать альтернативой стандартному, действительно расходному декоративному освещению. Ведь каждый отдельный столбик вдоль садовой дорожки, фасадный фонарь или подсветка по окантовке дома – это тысячи и тысячи рублей.

Дорого по простой причине – стоимость продукции, ее доставки, подключения, а также подготовки, описанной ранее. Внутри этапа подготовительных работ не только прокладка кабеля, но также установка фонарей, вкапывание под них оснований, заливка бетонных платформ под тяжелые конструкции, использование программного обеспечения для оптимизации подсветки, например, реагирующей на время суток и прочие факторы!

Ассортимент для выбора оборудования для садового декоративного освещения в ландшафтном оформлении:

• Фонарные столбы мобильные и статичные;
• Декоративные садовые столбики;
• Грунтовые светильники;
• Подземное оснащение для освещения садовых дорожек (примерно из той же категории люмобетон, покраска люминофором);
• Торшерная группа;
• Фасадные точечные светильники и прожекторы направленного освещения;
• Подсветка специальных форм и конструкций – освещение стеклянных и металлических конструкций и поверхностей, подсветка водоемов – плавучая и донная, контурная подсветка – светодиодные ленты на фасадах дома, ограждениях территории!

Выбрать из огромного количества предложений сложно. И основным регулятором здесь является бюджет, ведь если вы готовы потратить большие деньги, то выбор становится проще по всем остальным критериям. Важно при этом понимать только комплектацию и основы для качественного определения!

Группы оборудования для уличного освещения

• Светильники. Группа приборов для наружного применения в соответствующих условиях. Основные характеристики: герметичность и прочность корпуса защищенность от проникновения влаги, комплектация качественными клеммниками, патронами, кабелем, лампами;
• Оборудование контроля. Приборы для комплектации системы автоматизации, облегчения регулировки освещения на территории большого участка. В данную группу, на общих правах, можно также внести датчики движения, системы видеонаблюдения, так как программирование их совместимо по многим параметрам;
• Кабели и проводники. Группа, включающая в состав кабели, клеммы, комплектующие для соединения и подключения, детали и запчасти, полноценно участвующие в создании электрической цепи!

Готовый проект освещения собственного загородного участка, а также понимание основ прокладки кабеля разными способами и выбора качественных электротехнических приборов, дают возможность перейти к закупке и началу работ. Освещение дачи своими руками выполнить возможно, а сложность и стоимость процесса напрямую зависимы только от собственных пожеланий и качества выбранного оборудования!
