Открытая электропроводка

Открытая внутренняя электропроводка – совокупность проводов и кабельных систем, элементов соединения и распределения, зажимов и установочных комплектов, а также переходников и выключателей, которые расположены на поверхности основных конструкций и элементов. Цель такой электропроводки стандартная – доставка электричества к линии освещения или источникам питания электрических приборов и бытовой техники. Независимо от типа, скрытая или открытая проводка могут полноценно выполнять поставленные задачи. Отличие только в безопасности, стандартах и нормах, а также внешних данных полученной цепи.

В бетонных и блочных сооружениях основный принцип укладки – внутрь стен, в деревянных – в стены и полости, а также под панели в соответствующие рукава или стальные трубы, в зависимости от требований. И именно здесь, в деревянных сооружениях, каркасных зданиях и объектах с наполнением сэндвич секций изоляционными материалами, опасность скрытой проводки повышается. Причиной является тот же визуальный момент, ведь внутри стен не видно оплавленной изоляции и горения кабеля. Не слышно и дыма, запаха перегретой или горелой изоляции, так как он может долго скрываться внутри полости стен. С открытой проводкой подобные проблемы исчезают... но кому интересно видеть на стенах кабель и соединения? Это нередко портит картину. Правда, не в нашем случае!

Мы рассматриваем открытую внутреннюю электрическую проводку со стороны преимуществ, чтобы объяснить ее положительные качества для тех мастеров и владельцев домов под ремонт, которые не осведомлены о подобных фактах!

Виды открытой проводки

• Первый вид – стандартный. Это стационарная проводка, которая прокладывается по стенам, потолку, наружным поверхностям конструкций даже без использования специальных навыков и инструмента. Это постоянно работающая проводка, которая питает розетки и выключатели на территории всего дома или отдельного его помещения;
• Второй вид – переносная проводка. Более практичный, на первый взгляд, вариант, так как такая цепь имеет ряд специальных штепсельных соединений, разъемов без пайки или скрутки для повышения мобильности. Удобно использовать готовую цепь в мастерских, гаражах, производственных помещениях, и даже в доме или квартире, но только на этапе ремонта, отделочных работ;
• Третий вид – передвижная проводка. Еще один дополнительный тип проводки, который разработан для возможности подключения передвижных приборов и оборудования!

Способы прокладки внутренней открытой электрической проводки

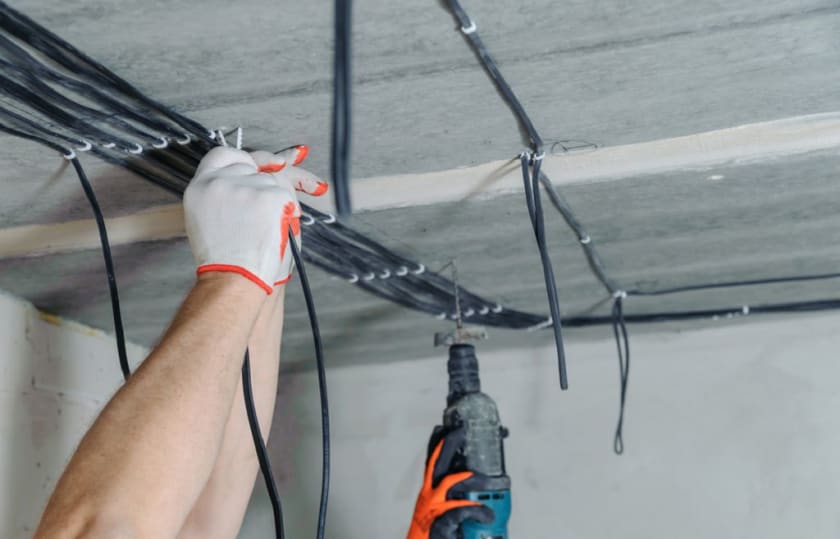

Возможности по сравнению со скрытой проводкой расширены. Укладка электрического кабеля возможна в трубах и коробах, специальных лотках и плинтусах, наличниках и других элементах отделки. Есть вариант подвеса на растяжки, струны, удаленные от стены болты и кронштейны, крючки, а также прокладка на роликах, в гибком металлическом рукаве, свободным подвесом!

Это практичное решение, которое подразумевает возможность проведения большинства электротехнических работ своими руками!

Преимущества и недостатки

Важно учесть положительные и негативные качества подобной системы, ведь если вы строите новый дом или решили заменить электропроводку в старом жилье, нужно будет выбирать!

Плюсы открытой проводки

• Простой монтаж без грязных работ. Исключается порезка стен, штробление, пылевые работы и последующая длительная уборка. Уменьшается и количество специального инструмента для осуществления монтажа. Большинство работ проводится с помощью шуруповерта, перфоратора. В определенных случаях, и только если это связано с дизайнерской схемой прокладки цепи, данные условия могут измениться;
• Быстрое проведение работ. Минимизация сложных процессов сокращает время монтажных электротехнических работ с прокладкой кабеля. Сохраняется только стандартное время пайки, скруток, соединений, сбора коробок и подключения к щиту;
• Сохранение целостности поверхностей конструкций, исключение повреждений стен и потолков;
• Минимизация и практическое исключение мокрых процессов, например, штукатурки, как в случае прокладки скрытой проводки, когда необходимо заполнение готовых канавок с кабелем раствором;
• Возможность смены конфигурации схемы укладки, нет необходимости ее зарисовки или внесения правок;
• Доступность системы для осмотра, профилактики, ревизии, последующего ремонта или замены;
• Сохраняется качество мобильности проводки – при перестановке мебели или необходимости подключения приборов бытовой техники в другом месте, розетку или выключатель можно без проблем перенести!

Минусы открытой проводки

Особенности любой системы можно оспорить. Поэтому и данные недостатки открытой электрической проводки будут существенными только в определенных случаях. В других, условия можно изменить:

• Проводка является малопривлекательной, портит интерьер. Если речь об обычном кабеле, гофре или недорогих кабельных каналах, возможно. Но сегодня насчитываются десятки вариантов, способных улучшить эстетические показатели или максимально скрасить подобные недостатки;
• Необходимость учета технических норм и назначения помещений. Данные требования относятся к любому типу проводки, а также электромонтажных работ. Независимо от условий, применяются стандарты ГОСТ, ПУЭ и прочие;
• Данный способ прокладки кабеля является более пожароопасным по сравнению со скрытой проводкой, когда кабель уложен в бетонную стену и не поддерживает горение. Но не стоит забывать, что в случае чрезмерной экономии, любая проводка будет небезопасной;
• Высокая стоимость открытой проводки. Данный пункт подтверждается большинством мастеров, которые работают с качественными дорогостоящими материалами. Но стоит оценивать не только кабель, коробки, щиты, электромонтажные элементы, но также стоимость и скорость проведения работ. Выполнив некоторые правки, можно выйти на выгодный уровень расходов!

Применение данного типа проводки регламентируется собственным решением, когда неохота портить недавно выполненный ремонт. Но чаще, это именно противопожарная норма, когда открытая электропроводка укладывается по сгораемым конструкциям. Обращаем внимание, что регуляторами принятых решений также являются бюджет и возможности по срокам. Необходимо строгое соблюдение ПУЭ и правил противопожарной безопасности... но, к сожалению, примерно в половине случаев таковые просто игнорируются!

Популярные способы прокладки открытой электропроводки

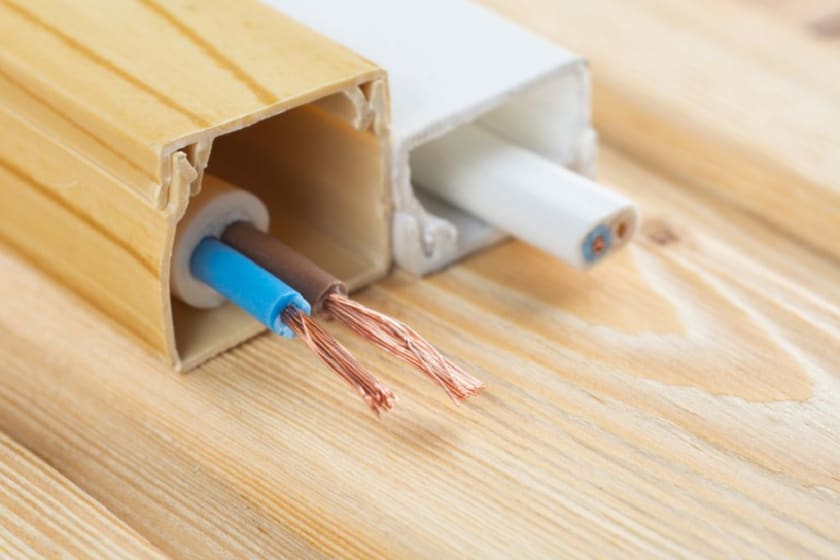

• Монтаж в кабельные каналы. В специализированных точках продаж можно приобрести специальные кабельные каналы из невозгораемого ПВХ, которые предназначены для открытой прокладки электрической проводки. В наличии полный ассортимент линий под различные технические характеристики, а также необходимых аксессуаров для облегчения установки. Это углы, коробки, переходники, круговые стыки и соединения, тройники, встроенные розетки, прочие элементы. Монтаж их производится на стены, для чего требуется ДБМ или саморезы, гвозди. После установки кабельных каналов, внутрь закладываются провода, которые соединяются в монтажных коробках, каналы закрываются крышками на щелчок. В точках продаж чаще предложены белые кабель каналы, но если поискать, можно купить и цветные, окрашенные в массе или пластиковые каналы с наружной фактурой;

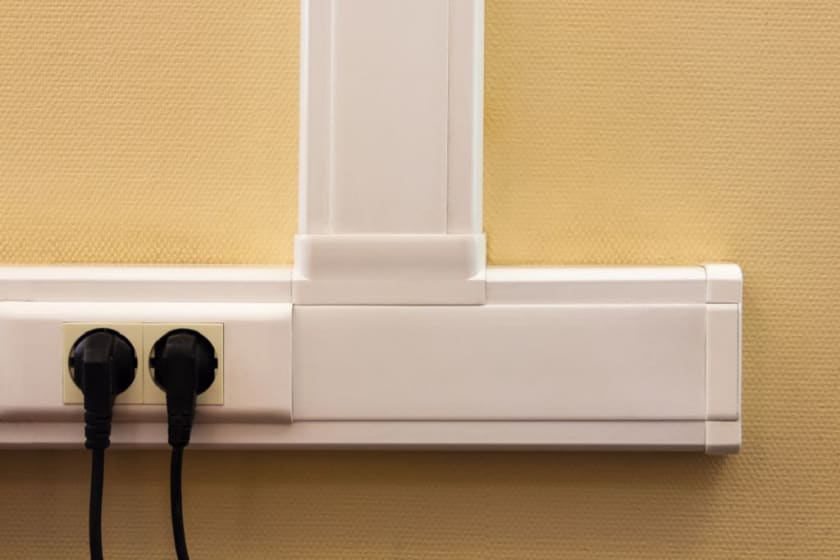

• Электротехнический плинтус – один из специальных аксессуаров, используемых для всех типов проводки. Внутри плинтуса расположены полости для нескольких линий проводов. Имеется декоративная крышка, монтажные отверстия. Более дешевые модели могут быть жесткими и иметь существенный недостаток – повышенную хрупкость. В подобных аксессуарах также могут отсутствовать монтажные отверстия... но их достаточно просто нарезать;

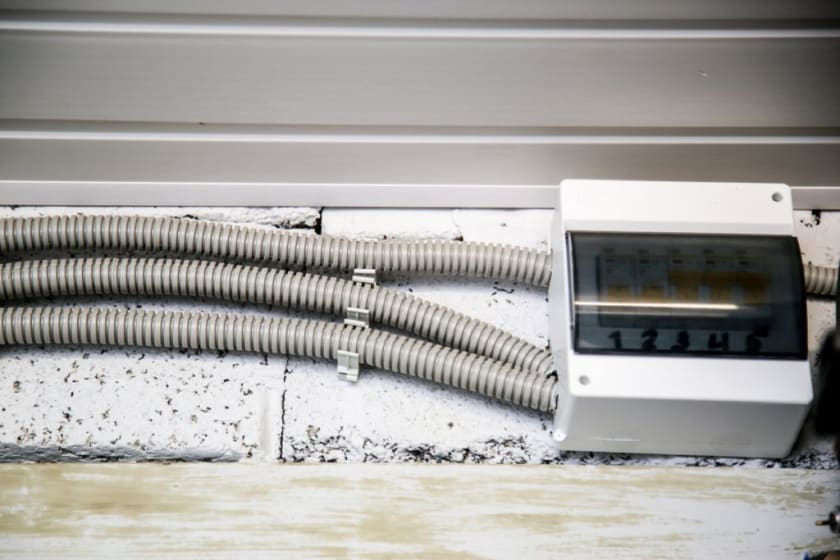

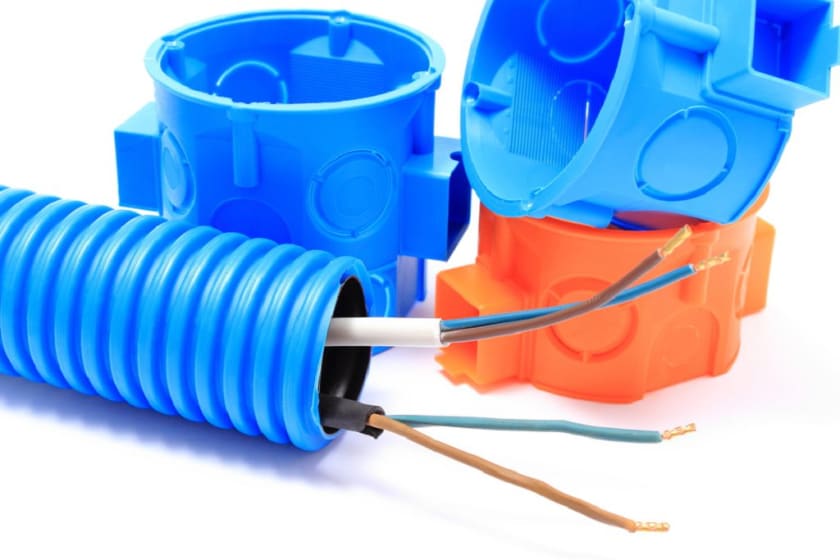

• Прокладка в гофре – один из наиболее бюджетных и простых способов. Для кабеля важно приобретать специальные гофрированные трубы из материала, не поддерживающего горение, но эластичные и прочные, способные защитить провода от механических повреждений. Данный способ удобен для неровных стен или прокладки кабеля в условиях отсутствия точного плана и схемы, когда без проблем обеспечиваются повороты линии. Крепление на скобы и специальные пластиковые обоймы. Цвета гофры разные, сечение – также, что удобно для выбора гофрированной трубы под характеристики кабеля и возможности укладки внутрь нескольких линий;

• Открытая проводка на скобах. Кабель прикладывается к поверхности стены и прижимается пластиковой скобой с металлическим креплением, в качестве которого может выступать гвоздь или саморез. Самый простой и действительно дешевый способ, который, к сожалению, отличается и упрощенным декоративным видом. При использовании стандартного кабеля, обязательным условием является применение негорючих подкладок. Обеспечить более качественные защитные меры поможет выбор кабеля ВВГ НГ или NYM соответствующего сечения;

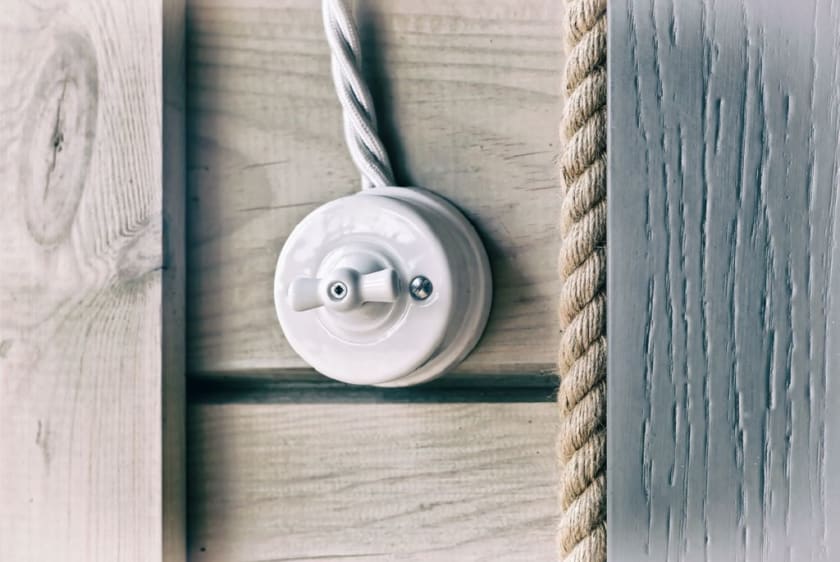

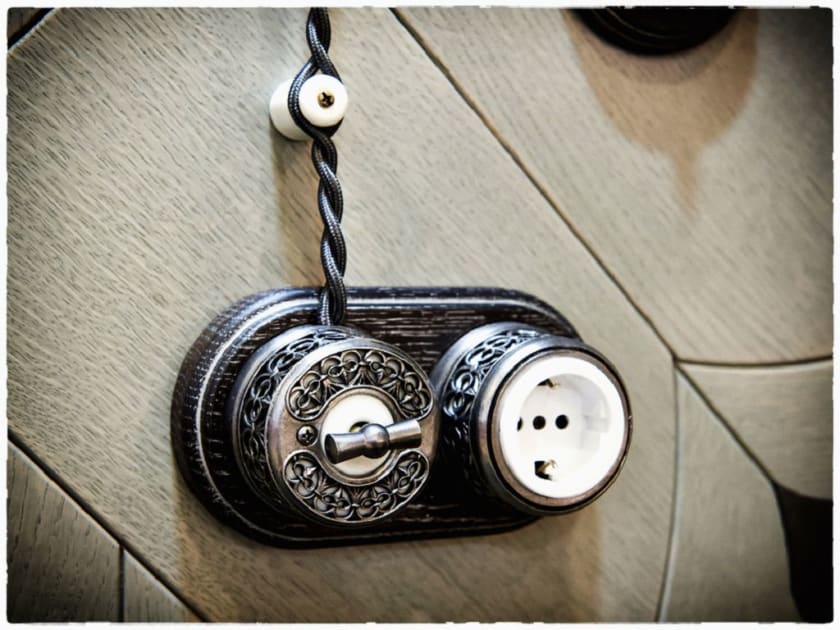

• Витая открытая проводка на изоляторах – интересное решение, история которого насчитывает десятки лет. Скрученные провода на изоляторе имеют декоративный вид, а также практичную установку. Монтаж с увеличенным расходом за счет закручивания провода, необходимость приобретения дорогого кабеля, а также керамических изоляторов. В набор им следуют керамические коробки распределения, керамические выключатели и розетки. Ярко выраженная аутентичность, соответствие ретро-направлениям, а также совместимость с некоторыми современными стилями интерьера;

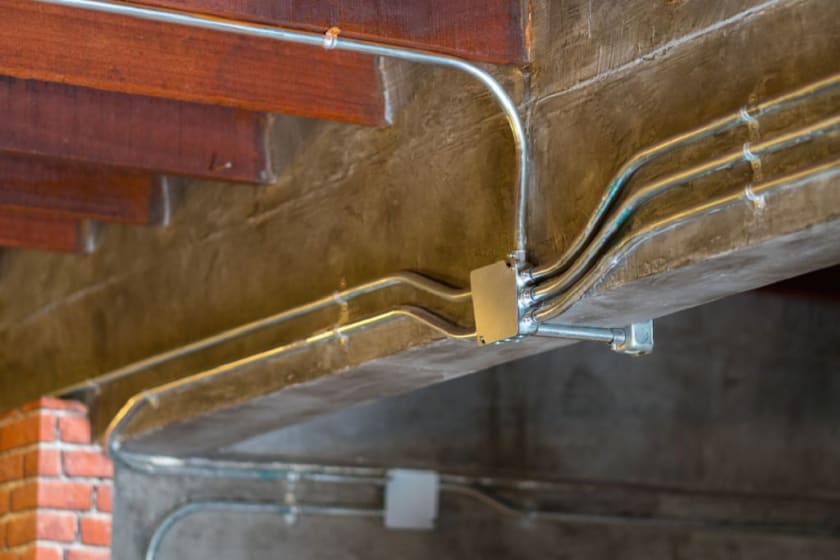

• Открытая электропроводка в трубе. Скорее, это частично скрытая проводка, но все же она уложена по внешней поверхности стен и потолка, и поэтому может быть причислена к способам укладки провода и кабеля открытым типом. Используется для этого стальная труба, медная, алюминиевая. Возможна покраска основных материалов, травление, дополнительная обработка под старение, патину. Такая стилизация свойственна стилю Лофт и его последователям, в которых подобное интерьерное оформление считается практически стандартным!

Открытая электропроводка – действительно неплохое и практичное решение. Но кроме соблюдения требований дизайна и интерьерного оформления, важно не забывать о правилах и нормах работы с электросетями и электроприборами!
