Скрытая проводка

В зависимости от уровня готовности сооружения, возможностей на объекте, а также основных требований электрификации и выделенного бюджета, сегодня используется два вида проводки – скрытая и открытая. В данной статье мы рассмотрим особенности скрытой проводки, которая более популярна и применяется в большинстве случаев!

Что представляет собой скрытая проводка

Данный вид электропроводки подразумевает прокладку проводов и кабелей внутри конструкций здания, в имеющиеся или подготовленные полости стен, потолка, пола и перекрытий. Скрытая проводка укладывается на этапе строительства и сборки объекта, строго по проекту. Другой случай – работы во время ремонта, когда необходима замена старой электропроводки. Здесь задача несколько усложняется, ведь для укладки кабеля и монтажа распределительных коробок, а также установки выключателей, розеток и прочих стандартных приборов потребуется работа с подготовительным этапом. Кроме того, обязательным требованием является конкретный план и эскиз будущей проводки!

Способы скрытой укладки кабеля

В зависимости от основного материала сооружения объекта, специалистами подбирается наиболее соответствующий нормам способ укладки кабеля:

• Монтаж в гибких рукавах;
• Укладка кабеля в специальных кабель каналах;
• Прокладка в подготовленных стеновых штробах!

Разводка возможна в полостях стен, углах помещений, за гипсокартонными стенами и панелями обшивки поверхностей, и подходящий способ определяется на месте, особенно, если это не проектные работы на этапе строительства и ввода инженерных сетей, а обычный ремонт квартиры, офиса или загородного жилого дома!

Преимущества и недостатки скрытой электрической проводки

Положительные качества:

• Скрытая внутренняя проводка спрятана в стены и конструкции, остается незаметной и не мешает интерьерному оформлению помещений. Отличие может быть только в случае специфического дизайна, когда электрическая проводка намеренно остается открытой;
• Обеспечен высокий уровень электрической безопасности. Проводник скрыт в стандартной изоляции кабеля, дополнительно в специальном рукаве или канале, а также толще стены;
• Пожарная безопасность. Проводка внутри бетонных стен не может поддерживать горение вследствие ограничения доступа воздуха;
• Элементы электрической проводки защищены от внешнего воздействия атмосферы и внутреннего микроклимата (влага, перепады температур, солнечный свет), а также механических повреждений!

Недостатки решения прокладки скрытой проводки:

• Дорогостоящие, трудоемкие и часто, действительно грязные монтажные работы;
• Необходимость четкого плана с эскизной частью для размещения выключателей, розеток, приборов освещения – проекта электрификации помещений и здания в целом;
• Зарисовка точной схемы заложения проводки после согласования плана и проведения работ;
• Высокая проблематичность ремонта поврежденных, перегоревших проводов!

Прокладка скрытой электропроводки

Важно рассмотреть все возможные способы, чтобы определиться с преимущественным для индивидуального случая электрической разводки в помещении для дальнейшего подключения освещения и розеточной линии для электроприборов!

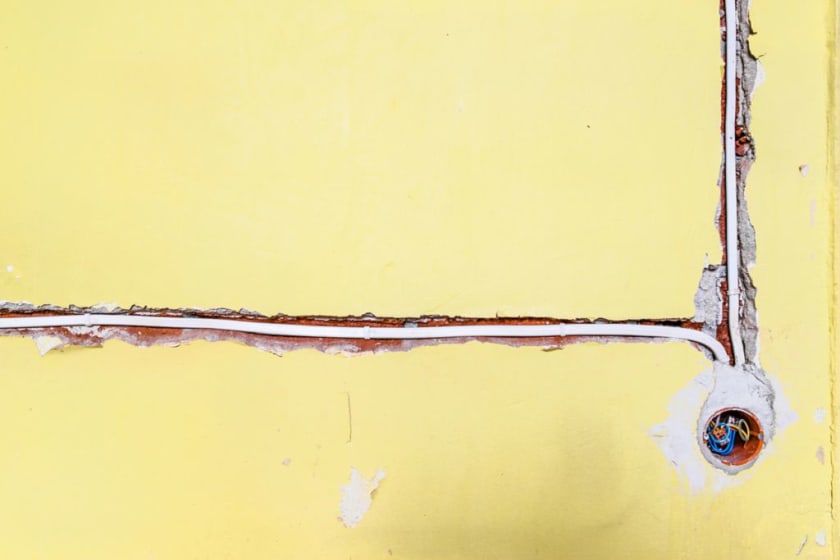

Скрытая проводка по стенам

Подготовительные работы важно проводить в пустом помещении, на этапе подготовительных или демонтажных работ. Даже в случае применения промышленных пылесосов и дорогостоящих штроборезов, при порезке бетонных и блочных стен возможно определенное количество пыли и мусора!

• Штроба в бетонной поверхности прорезается по предварительной разметке закладки кабеля и размещения выключателей, розеток, монтажных отверстий для терморегуляторов и мест установки электрических распределительных коробок. Для работы чаще применяют болгарку и перфоратор, благодаря чему образуется не только серьезное облако пыли, но и ровная канавка для последующей укладки кабеля. На заметку домашним мастерам скажем, что выбор кабеля также имеет серьезное значение. Нужно определиться с требованиями и нормами, а не только стоимостью;

• Укладка ведется в стены без специального защитного рукава, а потому ориентироваться стоит на медный многожильный провод без внутреннего пустотного заполнения. Кабель не должен поддаваться перекрутам или растяжениям. Не стоит оставлять и дополнительные витки;

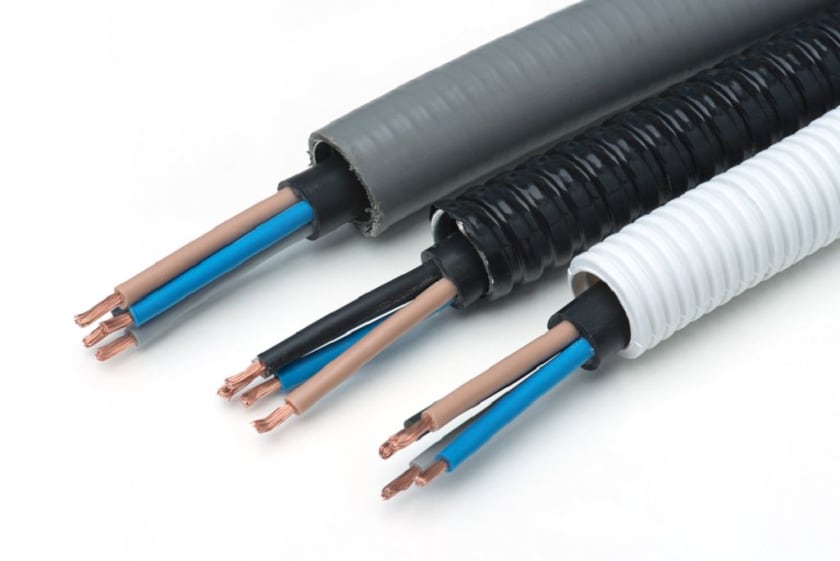

• Для облегчения ремонта или обеспечения заменяемости кабеля, его можно закладывать в гофру. Но данное решение увеличит объем работ, а также их стоимость.

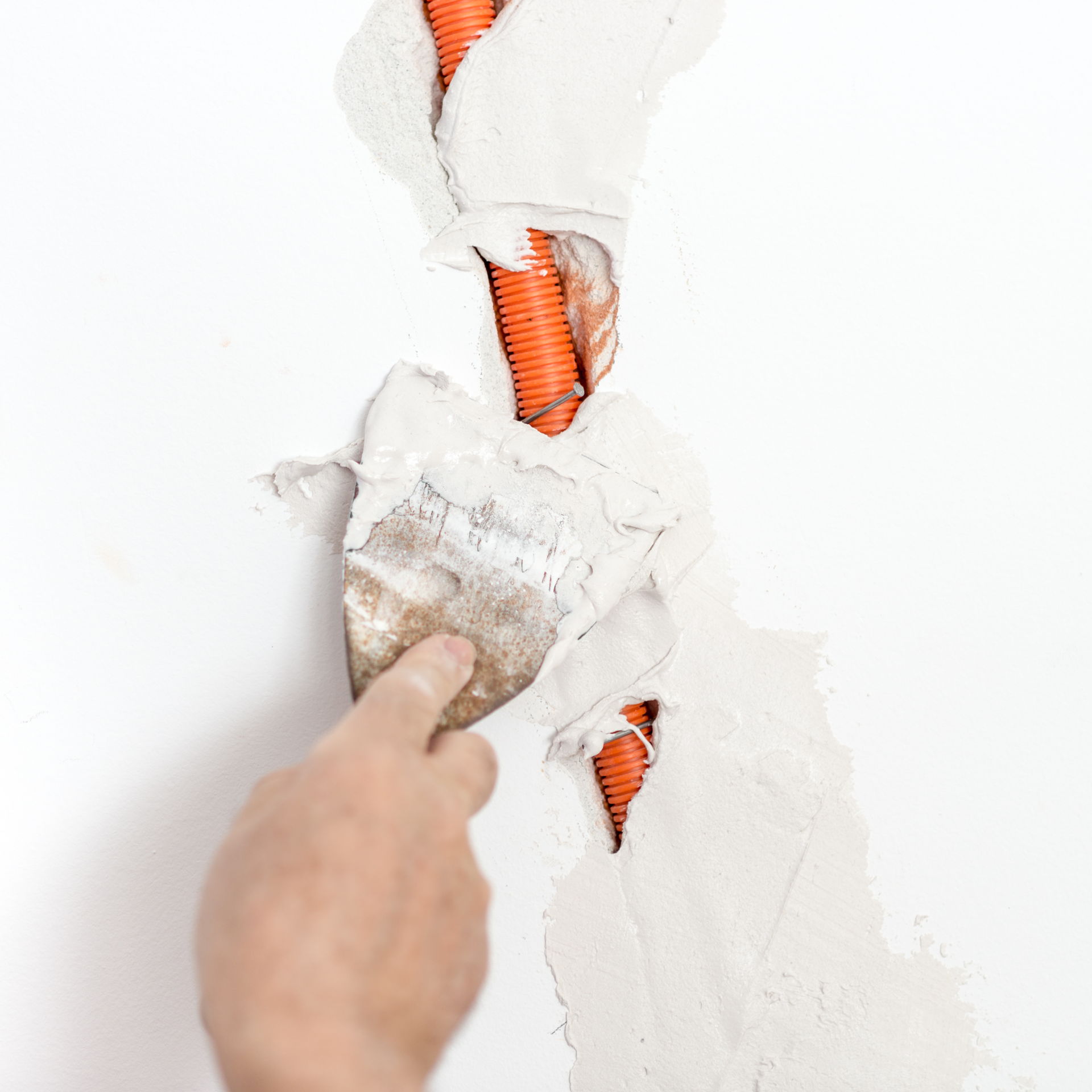

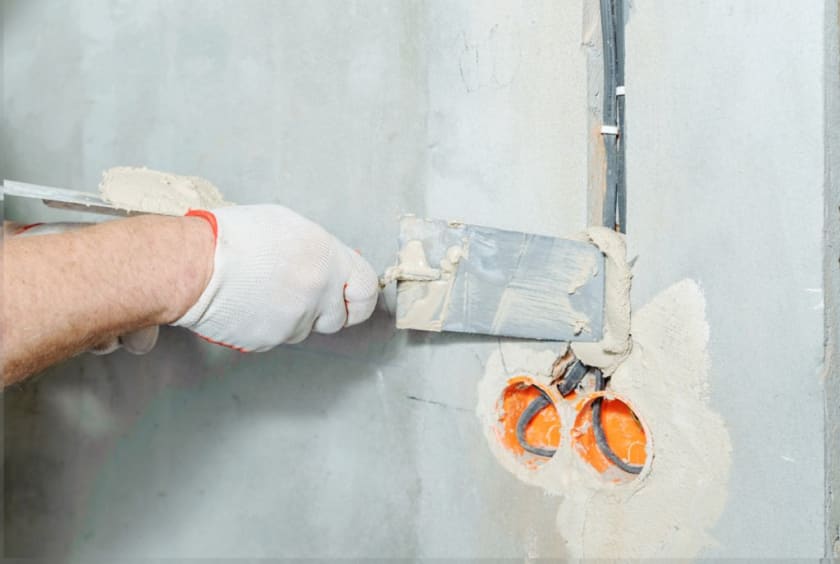

• В подготовленную штробу укладывается кабель, который фиксируется гипсовой смесью или другими подобными материалами, точечно примораживается перед окончательной заделкой штукатурной смесью. Крепление кабеля в штробе может обеспечиваться на специальный пластикой крепеж – клипсы, замки, защелки, скобы;

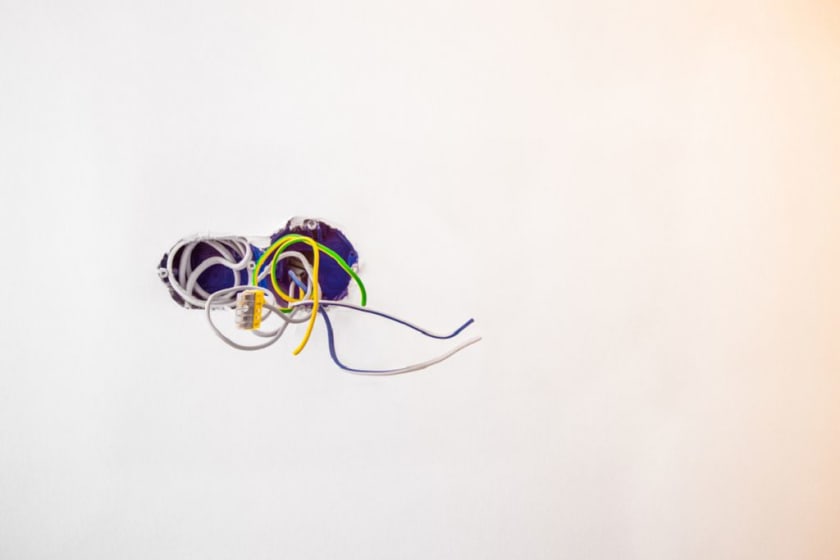

• Концы кабеля выводятся к распределительной коробке подключения, а также к месту установки розеток, выключателей и приборов освещения. Важно соблюдать требования запаса кабеля, что обеспечит нужную длину проводки даже при случае некоторых проблем с соединениями, подключением.

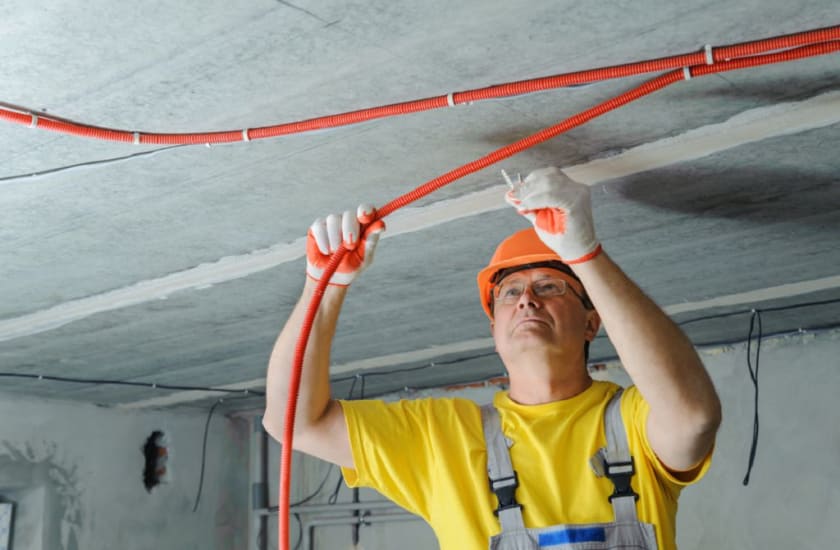

Скрытая проводка кабелей по потолку

Преимущественно, современная отделка потолка предусматривает монтаж подвесных панелей или конструкций, а также натяжные потолки из ткани или пленки. В таком случае, монтируется открытая электрическая проводка в ПВХ кабельном канале или специальном рукаве, гофре, которые крепятся на дюбели к поверхности.

Крайне редко для прокладки кабеля штробятся канавки, каналы в бетонных перекрытиях. Данный подход возможен и рационален в случае установки центрального осветительного прибора по центру помещения – люстры, или при необходимости монтажа нескольких таких приборов!

Скрытая проводка кабеля по полу

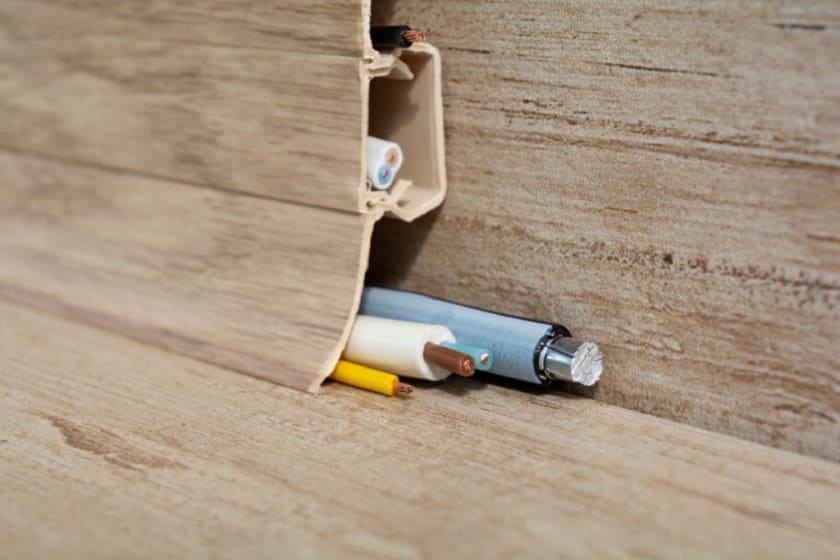

Монтажные работы значительно облегчаются наличием на рынке специальных декоративных плинтусов, которые предназначены для внутреннего помещения кабеля электрификации, оптоволокна и других видов кабеля.

При необходимости подводки кабеля к местам размещения напольных приборов освещения или бытовой технике, выполняется штробление бетонной стяжки и укладка кабеля в защитном канале, исключающем повреждения механическим путем!

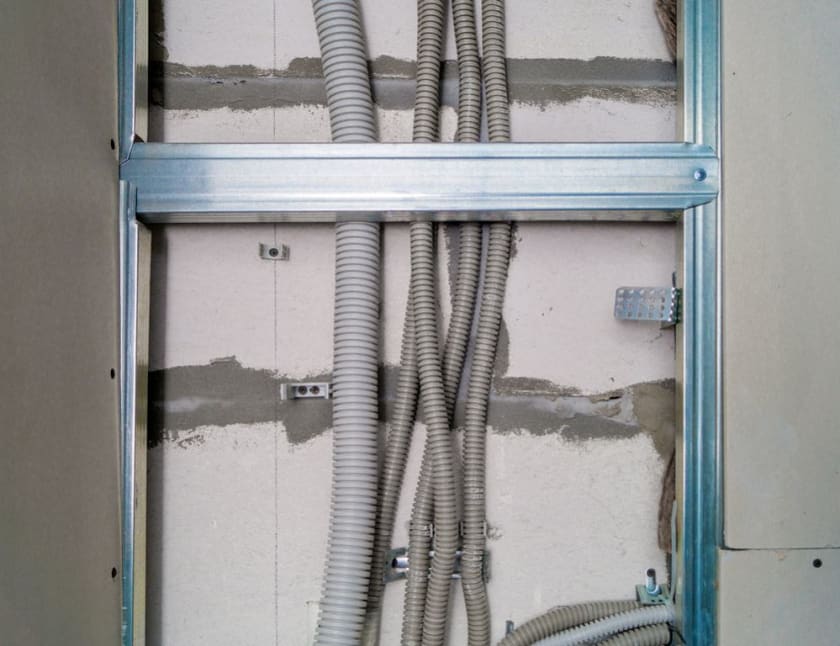

Монтаж скрытой электропроводки за фальшстенами

Перегородки, фальшстены и материалы выравнивания поверхностей являются облегчающим фактором для разводки электрического кабеля, как и в случае с подвесными потолками. Установка кабеля на стены ведется в специальных рукавах с последовательным закреплением к поверхности на клипсах, защелках!

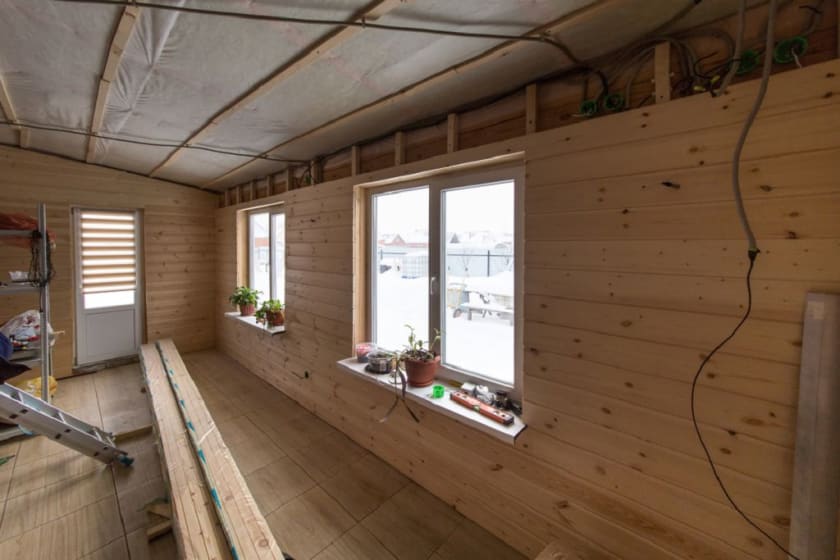

Монтаж скрытой проводки в зависимости от материалов конструкции

Разводка электрической сети регулируется ПУЭ – специальным сводом правил и норм устройства электроустановок. Важно следовать указанным стандартам для обеспечения необходимых показателей безопасности, особенно, в случае проведения работ в деревянных домах и сооружениях. Опираться можно на пункт правил безопасности, прописанный в ПУЭ п.7.1.38, который регулирует прокладку кабеля за подвесными потолками и в пустотах конструкции. Одним из пунктов здесь является требование укладки электрического кабеля в деревянную стену только в обладающих локализационными способностями коробах и трубах, заземленных металлорукавах или специальных кабельных каналах, не поддерживающих возгорание. Важно ознакомиться с данной информацией перед началом работ и проведением закупок. Но не менее важно обратить внимание на назначение помещения, его внутренний микроклимат и прочие условия проведения монтажных работ. Требования для разных помещений могут отличаться!

• Непосредственная прокладка кабеля в деревянных стенах ведется в канавках после фрезеровки материала черновой или декоративной отделки;
• В каркасных сооружениях важно опираться на правила и нормы из СП 31-106, пункт 10. Прокладка кабеля в специальные негорючие каналы, установленные под материалами черновой обшивки;
• В стенах блочных и бетонных зданий – монтаж кабеля в подготовленныештробы!

Рекомендации специалистов по прокладке скрытой проводки в помещениях

• Наличие четкого плана проведения работ, проекта и эскизной части, расстановки приборов, электроточек. Необходимо иметь уверенность в собственных силах, разобравшись в процессе, или привлечь к работе профессионалов;
• Важно ознакомиться с требованиями ПБ и ПУЭ, и строго следовать им в процессе;
• В электромонтажных работах недопустима даже малейшая экономия. 1-2 рубля на стоимости метра кабеля могут сыграть злую шутку, когда те не выдержат нагрузки и перегорят, уже будучи замурованными в стену. Также следует придерживаться норм соединения проводов. Экономия средств на специальных клеммниках, кода мастер проводит неправильную скрутку проводов, грозит замыканием, которое, впоследствии, влияет на состояние и работоспособность дорогостоящей домашней бытовой техники;
• Прокладка скрытой электропроводки – только один из этапов работы с инженерными сетями в жилом доме или на объекте другого назначения. Не менее важным является правильный ввод, расчет нагрузки, распределение и соединения, обеспечение электрического щита защитными УЗО, автоматами и прочими приборами, повышающими безопасность;
• При работах в деревянных домах используйте кабель с негорючей изоляцией – ВВГнг, ВВГнг LS, РКГМ или NYM;
• Не допускайте уплотнения кабеля в кабельном канале, трубе или металлорукаве, он должен занимать 40-50% внутреннего пространства;
• В деревянных домах не допускаются скрытые соединения, скрутки и спайки кабеля внутри стен, все соединения строго в монтажных коробках, на щите и в месте подключения электроприбора;
• Обязательное требование – заземление труб из металла;
• Использование металлических элементов системы разводки только с противопожарными покрытиями;
• Для облегчения схемы прокладки линий в панельных домах целесообразно использовать углы и пустоты в них;
• Не допускается разводка без соблюдения правила прямого угла, разве только в открытом, обозримом виде;
• Обязательная проверка работоспособности и безопасности системы, запуск ее в полноценную работу перед зашивкой кабельных коробов, штукатуркой канавок с проводами!
